Gepanzertes elektrisches Kabel 1Cx50SQMM /Aluminium des einkernigen Kupfers 3.8/6.6-19/33KV zu 1Cx 1000SQMM
Hochspannungs-gepanzertes Stromkabel-Stromkabel

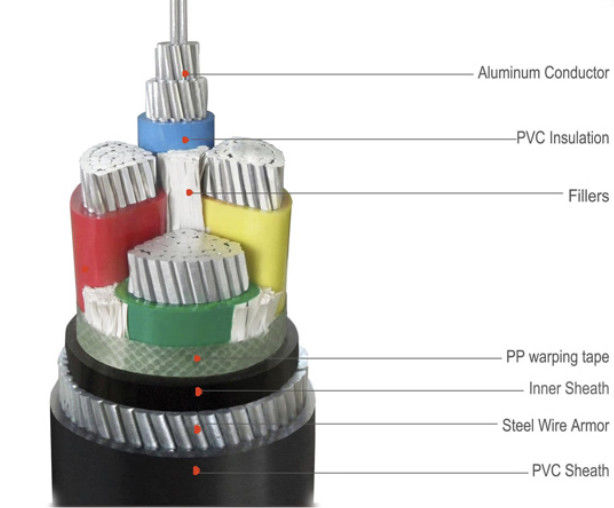

Bau
| Leiter: | Rundes Aluminium des Cu, der multi angeschwemmte Draht preßte (RM), ACC der Klasse 2 zusammen. zu HRN HD 383/Iec 60228/LÄRM Vde 0295 |
| Innerer Schirm: | verdrängte halb-leitfähige Haut auf Leiter |
| Isolierung: | XLPE (quervernetztes Polyäthylen, neues Kennzeichen: ACC PE-X) Mittel DIX 8. zu ili S1 2XI1 HRN HD 620 ACC. zu dio 22 LÄRM-Vde 0207 |
| Externer Schirm: | verdrängte halb-leitfähige Haut auf der Isolierung, longitudinal verstärkt mit Isolierung (+tape des halb-leitfähigen Materials) |
| Conductorscreen: | kupfernes Band eingewickelt im Antihelix |
| Füller: | Füller streifen ab, spinnen oder Papier |
| Verpackung: | nicht gesponnener Überstreifen oder flammhemmender oder Wasserbeweis |
| Innere Bedeckung: | Verdrängtes PVC |
| Rüstung: | Aluminiumdraht |
| Gesamthülle | Polyvinylchlorid (PVC) oder FR-PVC, PET, LSOH |
| Hüllenfarbe | Schwarz, rot oder besonders angefertigt |
Anwendung:
a. Verwendet in den Transformatorstationen, in zugeschalteten Blöcken, in den Anlagen des elektrischen Stroms und in den Industrieanlagen. Mittelspannungsstromkabel für statische Anwendung im Boden, innerhalb und außerhalb der Anlagen, im Freien, in den Kabelkanälen, im Wasser, in den Bedingungen, in denen Kabel nicht schwerere mechanische Belastung und Zugspannung ausgesetzt werden.
b. Um die Effekte der externen Auswirkung zu vermeiden, verdrängte die haftende halb-leitfähige Schicht zwischen Leiter und Isolierung, zusammen mit konzentrischem kupfernem Leiter, sichert Beschränkung des elektrischen Feldes und des Widerstands zu den Teilen.
c. Wegen seines sehr niedrigen Faktors des dielektrischen Verlustes, der über seiner gesamten Lebensdauer konstant bleibt, und wegen des ausgezeichneten Isolierungseigentums des XLPE-Materials, fest longitudinal verstärkt mit innerem und externem Schirm des halb-leitfähigen Materials (verdrängt in einem Prozess), hat das Kabel eine hohe Betriebsdauer.
Standards
International: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere Standards wie BS, LÄRM und ICEA auf Anfrage
| Stromkabel Millivolts (11kv 15kv 33kv) | ||
| Modell und Beschreibung Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) KV | No.of-Kern | Leiterquerschnittsbereich (mm2) |
| xlpe Isolierung | 1 Kern des Kernes 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 Quadrat-Millimeter |
| Cukern | ||
| YJV, N2XSY; PVC umhülltes Stromkabel | ||
| YJV22; gepanzerte das Stahlband, PVC umhüllte Stromkabel | ||
| YJV32, YJV42; gepanzerte der Stahldraht, PVC umhüllte Stromkabel | ||
| Al-Kern | ||
| YJLV, NA2XSY; PVC umhülltes Stromkabel | ||
| YJLV22; gepanzerte das Stahlband, PVC umhüllte Stromkabel | ||
| YJLV32, YJLV42; gepanzerte der Stahldraht, PVC umhüllte Stromkabel | ||
Verpackung u. Verschiffen
Alles Kabel für den Export werden gut durch hölzerne Trommel oder Holz und Stahltrommel verpackt und geschützt. Das Verpackungsmaterial wird vom Gewicht und von der Größe des Kabels abgehangen. Nach den gut verpackten Kabeltrommeln, die zum Seehafen geschickt werden, werden sie in 20 FT-Behälter oder in 40 FT-Behälter geladen. Alle Kabeltrommel werden fest durch Sicherheitsgurt geregelt, um sich, keine Bewegung während der Seefracht zu vergewissern. Die Größe des Behälters chosed entsprechend Gewicht Summe geladenen Waren oder gemäß der Anforderung des Kunden.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
