Dieses Produkt ist auf die Kraftübertragungs- und Verteilungslinie mit Wechselstrom-Nennspannung anwendbar (U0/U) des Systems 3.6/6kV-26/36kV. Es wird in einer Luft (Kabelbrückenrahmen, Innenwandunterstützung und Behälter) und im Boden (verweisen Sie begrabener, Kabelgraben, Rohr ect.), beziehungsweise entsprechend Unterschied der Schutzschichtstruktur verlegt.
Anwendung
Verwendet für Kraftübertragung und Verteilungslinie mit Spannung veranschlagte an 35kV und unten.
Hoch- und Mittelspannungsstromkabel für statische Anwendung im Boden, innerhalb und außerhalb der Anlagen, im Freien, in den Kabelkanälen, im Wasser, in den Bedingungen, in denen Kabel nicht schwerere mechanische Belastung und Zugspannung ausgesetzt werden.
Verglichen mit PVC Isolierstromkabel, rühmt sich xlpe Stromkabel nicht nur Eigenschaften des ausgezeichneten Stroms, des Mechanismus, der Hitze und der Altern-beständigen, der Umwelt Druck-beständigen und chemischen korrosionsbeständigen, aber auch einfachen Struktur, des Leichtgewichtlers, keiner Beschränkung, indem es Tropfen und der Zulage legt der hohen Temperatur, für das langfristige Arbeiten.
Bau

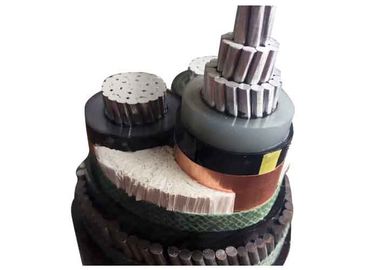

Gepanzertes elektrisches Kabel AL/XLPE/STA/PVC
- Runder bloßer Aluminiumkern angeschwemmt entsprechend Iec 60228
- Innere halb-leitfähige Schicht
- Kernisolierung XLPE
- Farbcode entsprechend HD 308 S2
- Äußere halb-leitfähige Schicht
- Halb-leitfähiges Band
- Kupferner Bandschirm
- Füller
- Innere Hülle PVCs
- Galvanisierte Stahldrahtrüstung (SWA)
- Äußere Hülle PVCs (Rot oder Schwarzes)
| Stromkabel Millivolts (11kv 15kv 33kv) | ||
| Modell und Beschreibung Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) KV | No.of-Kern | Leiterquerschnittsbereich (mm2) |
| xlpe Isolierung | 1 Kern des Kernes 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 Quadrat-Millimeter |
| Cukern | ||
| YJV, N2XSY; PVC umhülltes Stromkabel | ||
| YJV22; gepanzerte das Stahlband, PVC umhüllte Stromkabel | ||
| YJV32, YJV42; gepanzerte der Stahldraht, PVC umhüllte Stromkabel | ||
| Al-Kern | ||
| YJLV, NA2XSY; PVC umhülltes Stromkabel | ||
| YJLV22; gepanzerte das Stahlband, PVC umhüllte Stromkabel | ||
| YJLV32, YJLV42; gepanzerte der Stahldraht, PVC umhüllte Stromkabel | ||
Standard
International: IEC 60502, IEC 60228
China: GB/T 12706
Andere Standards wie BS, LÄRM und ICEA auf Anfrage
Technische Daten
Maximale Temperatur am Leiter: unter normalem (90 OC), schließen Notfall (130OC) oder nicht mehr als 5 Zustände s (250℃) kurz.
Min. Ambient Temp. 0 OC, nach Installation und nur wenn Kabel in einer örtlich festgelegten Position ist
Min. Biegungsradius: 15 x-Kabel O.D für einkerniges
12 x-Kabel O.D für mehradriges
| Prüfspannung | 6 / 10 KV | [KV] | 21 / 5 Min. |
| 12 / 20 KV | [KV] | 42 / 5 Min. | |
| 18 / 30 KV | [KV] | 63 / 5 Min. | |
| Temperaturspanne | in der Bewegung | -5°C bebauen +70°C | |
| örtlich festgelegt | -20°C bebauen +70°C | ||
| Betriebstemperatur | Kurzschluss | °C | 250 |
| Kurzschlusszeit | Maximum. | [sek] | 5 |
| Biegungsradius | min. | Durchmesser x | 15 |
| Entflammbarkeit | Standard | En 60332-1-2 |
Zertifikat
ISO, CER, KEMA, Iec, RoHS, CCC, P3C und mehr andere auf Wunsch
