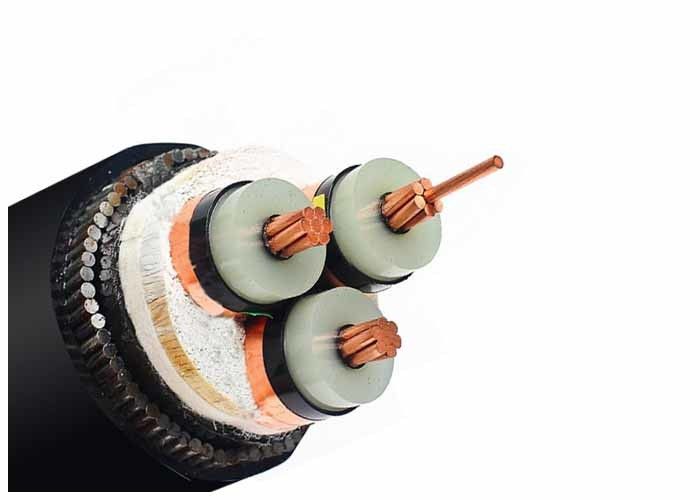

6 / 10KV 3 Kern Stranged Kupfer Stahldraht gepanzerte elektrische Kabel / Stromkabel
Bauwesen
AL/XLPE/STA/PVC-gepanzertes elektrisches Kabel
- runden, nackten Aluminiumkern nach IEC 60228
- Innenhalbleitende Schicht
- Kernisolierung XLPE
- Farbcode nach HD 308 S2
- Außenhalbleitende Schicht
- Halbleitband
- Kupferbandschirm
- Füllstoff
- PVC-Innenhülle
- Verzinktes Stahlband (STA)
- PVC-Außenhülle (rot oder schwarz)
Codename:
YJ: XLPE-Dämmung
L: Aluminiumleiter
V: PVC-Hülle
32Stahldrahtpanzerung
22Stahlband-Rüstung mit 3 Kernen
72: Aluminiumdrahtverkleidung1
62: Rostfreier Bindband-Rüstung
ZR: Flammenbeständig
Anwendung
Wird für Stromübertragungs- und Verteilungsleitungen mit einer Nennspannung von 35 kV und darunter verwendet.
Hoch- und Mittelspannungs-Stromkabel für statische Anwendungen im Boden, innerhalb und außerhalb von Anlagen, im Freien, in Kabelkanälen, im Wasser,unter Bedingungen, unter denen Kabel nicht schwereren mechanischen Belastungen und Zugspannungen ausgesetzt sind.
| MV ((11kv 15kv 33kv) Stromkabel |
| Modell und Beschreibung Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Nummer des Kerns |
Durchschnitt des Leiters (mm2) |
| xlpe-Dämmung |
1 Kern 3 Kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2 |
| Cu-Kern |
| YJV, N2XSY;PVC-verhülltes Stromkabel |
| YJV22; Stahlband gepanzert, PVC-verhülltes Stromkabel |
| YJV32, YJV42; Stahldraht gepanzert, PVC-verhülltes Stromkabel |
| Al Core |
| YJLV, NA2XSY; PVC-verhülltes Stromkabel |
| YJLV22; Stahlband gepanzerter, PVC-verhülltes Stromkabel |
| YJLV32, YJLV42; Stahldraht gepanzerter, PVC-verhülltes Stromkabel |
Standards
Internationale Norm: IEC 60502, IEC 60228
China: GB/T 12706
Andere Normen wie BS, DIN und ICEA auf Anfrage
Technische Daten:
Maximale Leitertemperatur: unter dem Normalwert (90OC), Notfall (130OC) oder Kurzschluss bei einer Temperatur von höchstens 5 s (250°C).
UmgebungstemperaturOC, nach der Montage und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 15 x Kabelüberdosierung für einen einzelnen Kern
12 x Kabel O.D. für Mehrkern
| Testspannung |
6 / 10 kV |
[kV] |
21 / 5 Minuten. |
| |
12 / 20 kV |
[kV] |
42 / 5 Minuten. |
| |
18 / 30 kV |
[kV] |
63 / 5 Minuten. |
| Temperaturbereich |
in Bewegung |
|
-5°C bis +70°C |
| |
festgesetzt |
|
-20°C bis +70°C |
| Betriebstemperatur |
Kurzschluss |
°C |
250 |
| Kurzschlusszeit |
Maximal. |
[sec] |
5 |
| Biegeradius |
Min. |
x Durchmesser |
15 |
| Entflammbarkeit |
Standard |
|
Einheit für die Berechnung der Nennwerte |
| Name: Querschnitt des Leiters |
Stränge Nr./Dia. von Leiter |
Isolationsdicke |
Innenhülle Dicke |
- Die von Panzerdraht. |
Ausmaß der Umhüllung |
Ungefähr. |
Ungefähr.Gewicht |
Max. DC-Widerstand des Leiters (20 °C) |
Prüfspannung AC |
Aktuelles Rating |
| 3 × 25 |
7/2.14 |
3.4 |
1.3 |
2.5 |
2.5 |
49.0 |
4579 |
0.727 |
21 |
120 |
125 |
| 3 × 35 |
7/2.52 |
3.4 |
1.3 |
2.5 |
2.6 |
52.0 |
5097 |
0.524 |
21 |
140 |
155 |
| 3 × 50 |
10/2.52 |
3.4 |
1.4 |
2.5 |
2.7 |
54.0 |
5802 |
0.387 |
21 |
165 |
180 |
| 3 × 70 |
14/2.52 |
3.4 |
1.5 |
2.5 |
2.8 |
58.0 |
6788 |
0.268 |
21 |
210 |
220 |
| 3 × 95 |
19/2.52 |
3.4 |
1.5 |
2.5 |
2.9 |
62.0 |
7812 |
0.193 |
21 |
255 |
265 |
| 3 × 120 |
Ich bin rund um die Uhr da.52 |
3.4 |
1.6 |
2.5 |
3.1 |
65.0 |
8929 |
0.153 |
21 |
290 |
300 |
| 3 × 150 |
30/2.52 |
3.4 |
1.7 |
2.5 |
3.2 |
68.0 |
10125 |
0.124 |
21 |
330 |
340 |
| 3 × 185 |
37/2.52 |
3.4 |
1.7 |
3.15 |
3.3 |
72.0 |
12403 |
0.0991 |
21 |
375 |
380 |
| 3 × 240 |
48/2.52 |
3.4 |
1.8 |
3.15 |
3.5 |
78.0 |
14646 |
0.0754 |
21 |
435 |
435 |
| 3 × 300 |
61/2.52 |
3.4 |
1.9 |
3.15 |
3.7 |
83.0 |
17014 |
0.0601 |
21 |
495 |
485 |
|
