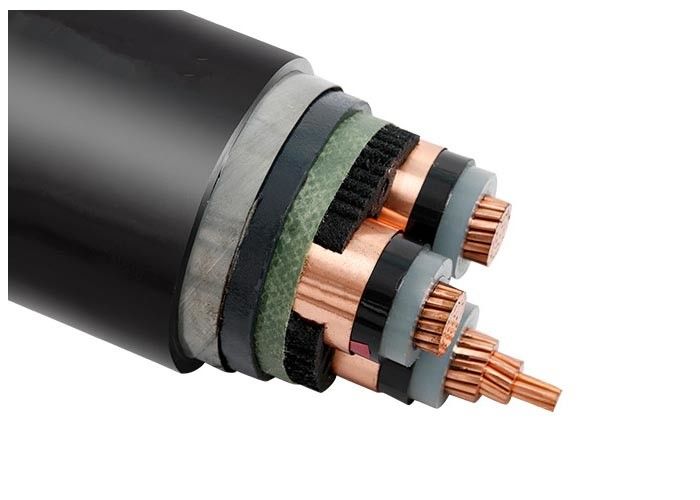

Medium Voltage 3 Phase CU / XLPE / STA / PVC Electrical Power Cable Steel Tape Armor
  • Medium Voltage 3 Phase CU / XLPE / STA / PVC Electrical Power Cable Steel Tape Armor
  • Medium Voltage 3 Phase CU / XLPE / STA / PVC Electrical Power Cable Steel Tape Armor
  • Medium Voltage 3 Phase CU / XLPE / STA / PVC Electrical Power Cable Steel Tape Armor
  • Medium Voltage 3 Phase CU / XLPE / STA / PVC Electrical Power Cable Steel Tape Armor
Medium Voltage 3 Phase CU / XLPE / STA / PVC Electrical Power Cable Steel Tape Armor

Medium Voltage 3 Phase CU / XLPE / STA / PVC Electrical Power Cable Steel Tape Armor

Herkunftsort China
Markenname QINGDAO YICABLE CABLE
Zertifizierung ISO,CE,IEC,TUV,KEMA
Produktdetails
Produkttyp:
Hochspannungskabel
Leiter:
Kupfer, CU
Isolierung:
XLPE
Rüstung:
Verzinktes Stahlband, STA
Kerne:
3 Kern
Mantelmaterial:
PVC / PE
Standards:
IEC/BS/IST/VDE
Garantie:
2 Jahre
Farbe der Außenhülle:
Schwarz oder wie angefordert
Hervorheben:

armored electrical wire

,

armoured power cable

Zahlungs- und Versandbedingungen
Min Bestellmenge
500 METER
Preis
US$0.51~125 per Meter
Verpackung Informationen
Hölzerne Trommeln
Lieferzeit
10 Arbeitstage
Zahlungsbedingungen
T/T, L/C
Versorgungsmaterial-Fähigkeit
10.000 KMs/Monat
Produktbeschreibung

Mittelspannung Dreiphasen CU / XLPE / STA / PVC Stromkabel Stahlband gepanzert


Dieses Produkt ist für die Stromübertragungs- und Verteilungsleitung mit Wechselstrom-Nennspannung ((U0/U) von 3,6 kV-26/36 kV-System anwendbar.und Tray) und Boden ((direkt vergraben, Kabelgraben, Rohre usw.) je nach Unterschied der Schutzschichtstruktur.


Normen



Internationale: IEC 60502-2, IEC 60228

China: GB/T 12706.2-2008

Andere Normen wie BS, DIN und ICEA auf Anfrage



Anwendungen



Wird für Stromübertragungs- und Verteilungsleitungen mit einer Nennspannung von 35 kV und darunter verwendet.

Im Vergleich zu PVC-isolierten Stromkabeln weist das xlpe-Stromkabel nicht nur hervorragende Eigenschaften von Elektrizität, Mechanismus, Wärme und Alterungsbeständigkeit auf,Umweltspannungs- und chemisch korrosionsbeständig, aber auch einfache Struktur, geringes Gewicht, keine Einschränkung durch Ablagerung von Tropfen und hohe Temperatur für langfristiges Arbeiten.



Bauwesen



Leiter Kompakte Kupferleiter mit Strang, Klasse 2 nach IEC 60228
Kreisförmiger Kupferleiter, Klasse 1 nach IEC 60228
Flexibler Kupferleiter mit Strang, Klasse 5 nach IEC 60228
Leiterbildschirm Halbleiter
Isolierung XLPE ((Polyethylen mit Querverbindung)
Isolierbildschirm Halbleiter
Metallschild Kupferbandschirm oder Kupferdraht & Kupferbandschild
Füllstoff Fillerstreifen
Verpackungsband Verpackungsteppiche aus nicht gewebten Stoffen oder aus anderen Stoffen
Innenbelag Extrudiertes PVC oder LSOH
Rüstung Stahlbandrüstung
Gesamtschicht PVC, FR-PVC, PE oder LSOH





Spezifikationen



MV ((6 bis 35kv) Stromkabel
Modell und Beschreibung Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV Nummer des Kerns Durchschnitt des Leiters (mm2)
xlpe-Dämmung 1 Kern 3 Kern 10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2
Cu-Kern Al Core
YJV, N2XSY;PVC-verhülltes Stromkabel YJLV, NA2XSY; PVC-verhülltes Stromkabel
YJV22; Stahlband gepanzert, PVC-verhülltes Stromkabel YJLV22; Stahlband gepanzerter, PVC-verhülltes Stromkabel
YJV32, YJV42; Stahldraht gepanzert, PVC-verhülltes Stromkabel YJLV32, YJLV42; Stahldraht gepanzerter, PVC-verhülltes Stromkabel
PVC-Dämmung
Cu-Kern Al Core
VV(VY);PVC(PE) umhülltes Stromkabel VLV(VLY);PVC(PE) umhülltes Stromkabel
VV22(VV23); Stahlband gepanzerter, PVC(PE) geschütztes Stromkabel VLV22(VLV23); Stahlband gepanzerter, PVC(PE) geschütztes Stromkabel
VV32(VV33),VV42(VV43); Stahldraht mit Verkleidung, PVC(PE) mit Umhüllung VLV32(VLV33),VLV42(VLV43); Stahldraht mit Verkleidung, PVC(PE) mit Umhüllung




Technische Daten



Testspannung 6 / 10 kV [kV] 21 / 5 Minuten.
  12 / 20 kV [kV] 42 / 5 Minuten.
  18 / 30 kV [kV] 63 / 5 Minuten.
Temperaturbereich in Bewegung   -20°C bis +90°C
  festgesetzt   -20°C bis +90°C
Betriebstemperatur Kurzschluss °C 250
Kurzschlusszeit Maximal. [sec] 5
Biegeradius Min. x Durchmesser 15
Entflammbarkeit Standard   Einheitliche Prüfverfahren



Name: Querschnitt des Leiters Stränge Nr./Dia. von Leiter Isolationsdicke Innenhülle Dicke Stahlbanddicke Ausmaß der Umhüllung Ungefähr. Ungefähr. Max. DC-Widerstand des Leiters (20 °C) Prüfspannung AC Aktuelles Rating
mm2 PC/mm mm mm mm mm (mm) in kg/km Ohm/km KV/5min In der Luft (A) Im Boden (A)
3 × 35 7/2.52 5.5 1.8 2 mal 0.5 2.9 58.0 4840 0.524 42 140 155
3 × 50 10/2.52 5.5 1.8 2 mal 0.5 3.0 61.0 5463 0.387 42 165 180
3 × 70 14/2.52 5.5 2.0 2 mal 0.5 3.1 65.0 6446 0.268 42 210 220
3 × 95 19/2.52 5.5 2.0 2 mal 0.5 3.2 68.0 7457 0.193 42 255 265
3 × 120 Ich bin rund um die Uhr da.52 5.5 2.0 2 mal 0.5 3.3 71.0 8459 0.153 42 290 300
3 × 150 30/2.52 5.5 2.2 2 mal 0.5 3.4 75.0 10555 0.124 42 330 340
3 × 185 37/2.52 5.5 2.2 2 mal 0.5 3.5 78.0 11925 0.0991 42 375 380
3 × 240 48/2.52 5.5 2.2 2 mal 0.8 3.7 83.0 13959 0.0754 42 435 435
3 × 300 61/2.52 5.5 2.2 2 mal 0.8 3.9 88.0 16314 0.0601 42 495 485
3 × 400 61/2.97 5.5 2.3 2 mal 0.8 4.1 95.0 19032 0.047 42 565 520



Zertifikate



ISO,CE, KEMA,IEC,RoHS, CCC,P3Cund weitere auf Anfrage





Ratschläge zur Bestellung



Nennspannung

Anwendungsstandard:IEC/BS/UL/GB

Anzahl der Kerne

Größe des Leiters $ Konstruktion

Typ der Isolierung

Gepanzerte oder ungepanzerte.

Die Notwendigkeit einer Hülle

Längen des Kabels und Verpackungsanforderungen

Sonstige Voraussetzung
