5-adriges SWA-PVC-gepanzertes Stromkabel 2 Top-Kabelhersteller in China

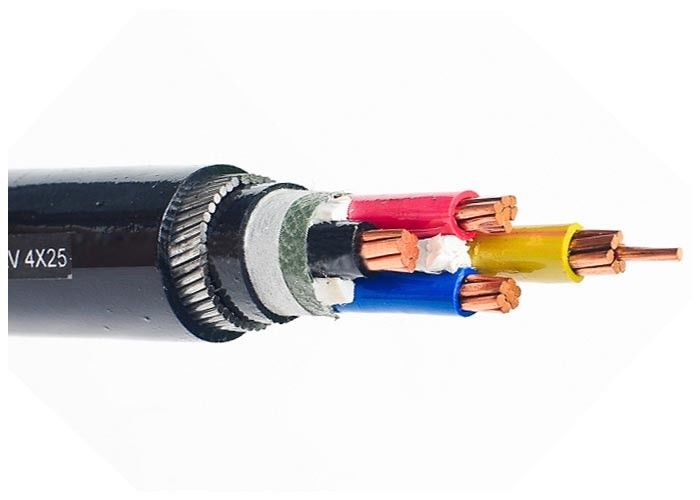

Konstruktionen
①Leiter: Glatter runder Kupferlitzenleiter, gemäß IEC 60228 Klasse 2
②Isolierung: XLPE (vernetztes Polyethylen), bewertet mit 90OC
③Innenverkleidung: PVC
④Innenmantel: PVC
⑤Panzerung: Stahldraht
⑥Gesamtmantel: PVC Typ ST8Nach IEC 60502, schwarz
Notiz:Isolierfarbe nach Norm oder auf Anfrage
Anwendungen
Geeignet für den Einsatz in Stromverteilungsleitungen oder festen Installationen mit einer Nennspannung von bis zu 0,6/1 kV im Innen-/Außenbereich, eingeschlossen in Kabelkanälen, in unterirdischen Kanälen, wo keine mechanischen Beschädigungen auftreten.
Standards
International: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Andere Standards wie BS, DIN und ICEA auf Anfrage
Technische Daten
Nennspannung: 0,6 / 1 kV
Maximale Leitertemperatur: unter normalen (90℃), Notfall- (130℃) oder Kurzschlussbedingungen nicht länger als 5 s (250℃).
Min. Umgebungstemp. 0℃, nach der Installation und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 20 x Kabelaußendurchmesser
Zertifikate
CE, RoHS, CCC, KEMA und weitere auf Anfrage
Spezifikationen
| Nom. Querschnitt des Leiters |
Stränge Nr./Durchmesser. Vom Dirigenten |
Isolationsstärke |
Dicke der inneren Abdeckung |
Durchm. Aus Panzerdraht |
Manteldicke |
Ca. OD |
Ca.
Gewicht
|
Max. Gleichstromwiderstand des Leiters (20 ℃) |
Prüfspannung AC |
Aktuelle Bewertung |
| mm2 |
Stk/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω/km |
kV/5min |
In Luft (A) |
Im Boden(A) |
| 5 × 4 |
1/2,25 |
0,7 |
1,0 |
1,25 |
1.8 |
20.0 |
783 |
4.61 |
3.5 |
34 |
45 |
| 5 × 6 |
1/2,76 |
0,7 |
1,0 |
1,25 |
1.8 |
22.4 |
946 |
3.08 |
3.5 |
43 |
57 |
| 5× 10 |
7/1.38 |
0,7 |
1,0 |
1.6 |
1.8 |
25.8 |
1398 |
1,83 |
3.5 |
60 |
77 |
| 5 × 16 |
7/1,78 |
0,7 |
1,0 |
1.6 |
1.8 |
29.0 |
1784 |
1.15 |
3.5 |
83 |
105 |
| 5 × 25 |
7/2.14 |
0,9 |
1,0 |
1.6 |
1.8 |
34.2 |
2378 |
0,727 |
3.5 |
105 |
125 |
| 5 × 35 |
7/2,52 |
0,9 |
1,0 |
1.6 |
1.9 |
37.8 |
3237 |
0,524 |
3.5 |
125 |
155 |
| 5× 50 |
10/2,52 |
1,0 |
1.2 |
2,0 |
2.1 |
43.2 |
3994 |
0,387 |
3.5 |
160 |
185 |
| 5× 70 |
14/2,52 |
1.1 |
1.2 |
2,0 |
2.3 |
49,0 |
5514 |
0,268 |
3.5 |
200 |
225 |
| 5× 95 |
19/2,52 |
1.1 |
1.4 |
2.5 |
2.5 |
55,0 |
6816 |
0,193 |
3.5 |
245 |
270 |
| 5 × 120 |
24/2,52 |
1.2 |
1.4 |
2.5 |
2.6 |
61,0 |
8174 |
0,153 |
3.5 |
285 |
310 |
| 5 × 150 |
30/2,52 |
1.4 |
1.4 |
2.5 |
2.8 |
67,8 |
9859 |
0,124 |
3.5 |
325 |
345 |
| 5 × 185 |
37/2,52 |
1.6 |
1.6 |
2.5 |
3,0 |
74,3 |
11805 |
0,0991 |
3.5 |
375 |
390 |
| 5 × 240 |
48/2,52 |
1.7 |
1.6 |
3.2 |
3.3 |
83,0 |
15706 |
0,0754 |
3.5 |
440 |
450 |
Verpackung & Versand
Wir sind in der Lage, die strengsten Lieferpläne je nach Bestellung einzuhalten. Die Einhaltung der Frist hat immer oberste Priorität, da jede Verzögerung bei der Kabellieferung zu einer Gesamtverzögerung des Projekts und einer Kostenüberschreitung führen kann.
Das Kabel wird in Holzspulen, Wellpappkartons und Spulen geliefert. Die Kabelenden sind mit selbstklebendem BOPP-Klebeband und nicht hygroskopischen Verschlusskappen versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Die erforderliche Kennzeichnung muss je nach Kundenwunsch mit einem wetterfesten Material auf die Außenseiten der Trommel gedruckt werden.
