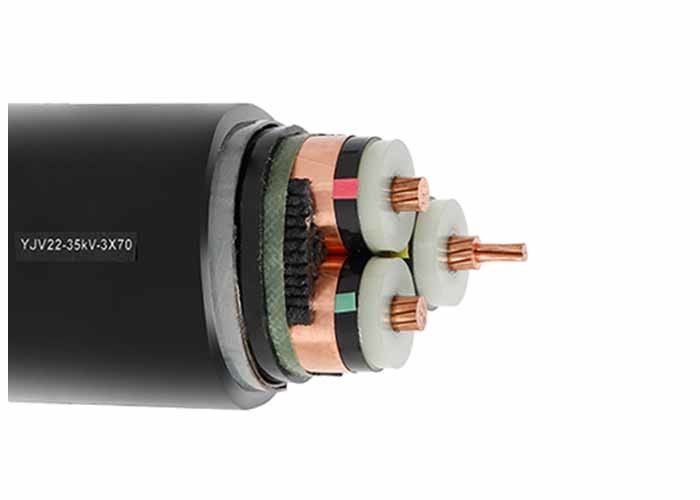

19/33KV CU/XLPE/CTS/PVC/STA/PVC 3Core x95mm2 gepanzertes elektrisches Kabel
Bauwesen
AL/XLPE/STA/PVC-gepanzertes elektrisches Kabel
- runden, nackten Aluminiumkern nach IEC 60228
- Innenhalbleitende Schicht
- Kernisolierung XLPE
- Farbcode nach HD 308 S2
- Außenhalbleitende Schicht
- Halbleitband
- Kupferbandschirm
- Füllstoff
- PVC-Innenhülle
- Verzinktes Stahlband (STA)
- PVC-Außenhülle (rot oder schwarz)
Codename:
YJ: XLPE-Dämmung
L: Aluminiumleiter
V: PVC-Hülle
32Stahldrahtpanzerung
22Stahlband-Rüstung mit 3 Kernen
72: Aluminiumdrahtverkleidung1
62: Rostfreier Bindband-Rüstung
ZR: Flammenbeständig
Anwendung
Wird für Stromübertragungs- und Verteilungsleitungen mit einer Nennspannung von 35 kV und darunter verwendet.
Hoch- und Mittelspannungs-Stromkabel für statische Anwendungen im Boden, innerhalb und außerhalb von Anlagen, im Freien, in Kabelkanälen, im Wasser,unter Bedingungen, unter denen Kabel nicht schwereren mechanischen Belastungen und Zugspannungen ausgesetzt sind.
| MV ((11kv 15kv 33kv) Stromkabel |
| Modell und Beschreibung Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Nummer des Kerns |
Durchschnitt des Leiters (mm2) |
| xlpe-Dämmung |
1 Kern 3 Kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2 |
| Cu-Kern |
| YJV, N2XSY;PVC-verhülltes Stromkabel |
| YJV22; Stahlband gepanzert, PVC-verhülltes Stromkabel |
| YJV32, YJV42; Stahldraht gepanzert, PVC-verhülltes Stromkabel |
| Al Core |
| YJLV, NA2XSY; PVC-verhülltes Stromkabel |
| YJLV22; Stahlband gepanzerter, PVC-verhülltes Stromkabel |
| YJLV32, YJLV42; Stahldraht gepanzerter, PVC-verhülltes Stromkabel |
Standards
Internationale Norm: IEC 60502, IEC 60228
China: GB/T 12706
Andere Normen wie BS, DIN und ICEA auf Anfrage
Technische Daten:
Maximale Leitertemperatur: unter dem Normalwert (90OC), Notfall (130OC) oder Kurzschluss bei einer Temperatur von höchstens 5 s (250°C).
UmgebungstemperaturOC, nach der Montage und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 15 x Kabelüberdosierung für einen einzelnen Kern
12 x Kabel O.D. für Mehrkern
| Testspannung |
6 / 10 kV |
[kV] |
21 / 5 Minuten. |
| |
12 / 20 kV |
[kV] |
42 / 5 Minuten. |
| |
18 / 30 kV |
[kV] |
63 / 5 Minuten. |
| Temperaturbereich |
in Bewegung |
|
-5°C bis +70°C |
| |
festgesetzt |
|
-20°C bis +70°C |
| Betriebstemperatur |
Kurzschluss |
°C |
250 |
| Kurzschlusszeit |
Maximal. |
[sec] |
5 |
| Biegeradius |
Min. |
x Durchmesser |
15 |
| Entflammbarkeit |
Standard |
|
Einheit für die Berechnung der Nennwerte |
