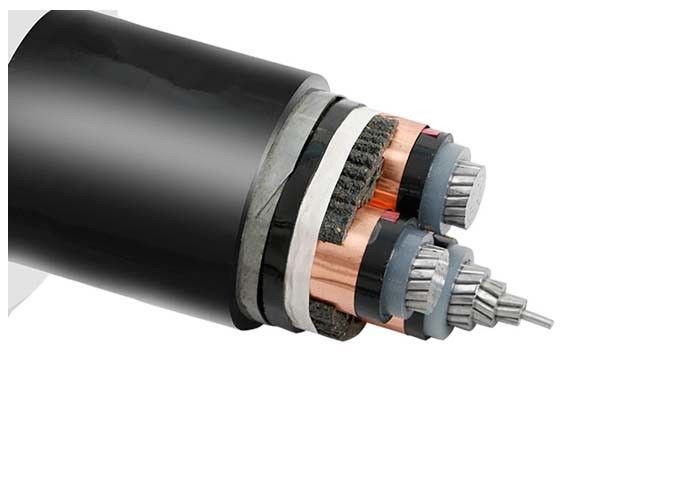

Hochspannungs-Aluminiumleiter, XLPE-isoliertes, mit Stahl gepanzertes Elektrokabel, drei Adern, 3 x 400 mm2, 35 kV
Konstruktionen
Verseilter, blanker Aluminiumleiter
Innenschicht aus halbleitendem Material
Aderisolation aus vernetztem Polyethylen
Äußere Schicht aus halbleitendem Material
Schirm aus Kupferband
Füllstreifen, Garn oder Papier
Vlies mRap-Tape
ExtrudiertPVC-Innenverkleidung
Panzerung aus verzinktem Stahlband
Gesamtmantel aus Polyvinylchlorid (PVC) oder FR-PVC, PE, LSOH
Anwendungen
Wird für Stromübertragungs- und -verteilungsleitungen mit einer Nennspannung von 35 kV und weniger verwendet. Im Vergleich zu PVC-isolierten Stromkabeln zeichnet sich das XLPE-Stromkabel nicht nur durch hervorragende Elektrizität, Mechanik, Hitze- und Alterungsbeständigkeit, Beständigkeit gegen Umwelteinflüsse und chemische Korrosionsbeständigkeit aus, sondern auch durch einfache Struktur, geringes Gewicht, keine Einschränkung durch Verlegen von Stürzen und hohe Temperaturtoleranz für Langzeitbetrieb.
Zur Verlegung im Innen- und Außenbereich. Kann einer bestimmten Zugkraft während der Installation standhalten, jedoch keinen äußeren mechanischen Kräften.Standards
International:IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Andere Standards wie zBS, DIN und ICEA auf Anfrage
Technische Daten
Nennspannung:2-35kV
Max.Leitertemp.: normal (90°C), Kurzschluss nicht länger als 5 s (160°Cwenn die Abschnittsfläche unter 30 liegt0mm2, 140°Cwenn Abschnittsfläche über 300mm2)
Min. AUmgebungTemp.:Das Kabel muss vorgewärmt werden, wenn die Umgebungstemperatur unter 0 °C liegt°C
Min.Biegeradius:Einadriges Kabel 20(d+D)±5 %
Mehradriges Kabel 15(d+D)±5 %
Codename
YJ: XLPE-Isolierung
V: PVC-Mantel
32:Stahldrahtpanzerung – 3 Kerne
72: Aluminiumdrahtbewehrung – 1 Kern
ZR: Schwer entflammbar
| MV-Stromkabel (6 bis 35 kV). |
| Modell und Beschreibung Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Anzahl der Kerne |
Leiterquerschnittsfläche (mm2) |
| XLPE-Isolierung |
1 Kern 3 Kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm² |
| Cu-Kern |
Al Core |
| YJV, N2XSY;PVC-ummanteltes Netzkabel |
YJLV, NA2XSY; Netzkabel mit PVC-Ummantelung |
| YJV22;Stahlbandarmiertes, PVC-ummanteltes Stromkabel |
YJLV22;Stahlbandarmiertes, PVC-ummanteltes Stromkabel |
| YJV32, YJV42; Stahldrahtgepanzertes, PVC-ummanteltes Stromkabel |
YJLV32, YJLV42; Stahldrahtgepanzertes, PVC-ummanteltes Stromkabel
|
Zertifikate
CE, RoHS, CCC, KEMA und weitere auf Anfrage
4 Tabelle der Spannungen, Adern und Querschnitte
| Artikel |
Kategorie A, B |
3,6/6kV |
6/10kV |
8,7/15 kV |
12/20kV |
18/30kV |
21/35kV |
| Kategorie A, B |
6/6kV |
8,7/10 kV |
12/15kV |
18/20kV |
- |
26/35kV |
| Einzelkern |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Drei Kerne |
mm2 |
25-400 |
25-400 |
35-400 |
50-400 |
50-400 |
50-400 |
Das Kabel mit der Nennspannung der Kategorie A wird in Situationen verwendet, in denen nicht mehr als 1 Minute erforderlich ist. Dauer eines Erdungsfehlers. Bei Kabeln mit Nennspannung der Kategorie B beträgt die Dauer des Erdungsfehlers normalerweise nicht mehr als 1 Stunde, max. Die Dauer des Erdschlusses beträgt nicht mehr als 8 Stunden, die Dauer des Erdschlusses insgesamt sollte nicht mehr als 125 Stunden betragen. Kategorie C umfasst alle Systeme mit Ausnahme der Kategorien A und B.
Verpackung & Versand
Wir sind in der Lage, die strengsten Lieferpläne je nach Bestellung einzuhalten. Die Einhaltung der Frist hat immer oberste Priorität, da jede Verzögerung bei der Kabellieferung zu einer Gesamtverzögerung des Projekts und einer Kostenüberschreitung führen kann.
Das Kabel wird in Holzspulen, Wellpappkartons und Spulen geliefert. Die Kabelenden sind mit selbstklebendem BOPP-Klebeband und nicht hygroskopischen Verschlusskappen versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Die erforderliche Kennzeichnung muss je nach Kundenwunsch mit einem wetterfesten Material auf die Außenseiten der Trommel gedruckt werden.
Unsere Leistungen
* Wir sind einer der größten Hersteller von Elektrodrähten und Stromkabeln in China und verfügen über mehr als 20 Jahre Produktions- und Marketingerfahrung.
* Wir akzeptieren OEM. Die Kabelgröße und das Material werden individuell angepasst. Ihr eigenes Logo und eigenes Design sind willkommen. Wir produzieren nach Ihren Anforderungen und Ihrer Beschreibung.
* Bitte senden Sie uns eine Anfrage für weitere Produktinformationen. Wir werden Ihnen innerhalb von 12 Stunden eine Rückmeldung geben.
