Hochspannung für Schaltblöcke Industrieanlagen Aluminiumkern Kupferdraht Panzernetzkabel
Anwendung
Mittelspannungs-Stromkabel für statische Anwendungen im Boden, innerhalb und außerhalb von Anlagen, im Außenbereich,in Kabelkanälen, in Wasser, unter Bedingungen, unter denen Kabel nicht stärkeren mechanischen Belastungen und Zugbelastungen ausgesetzt sind.

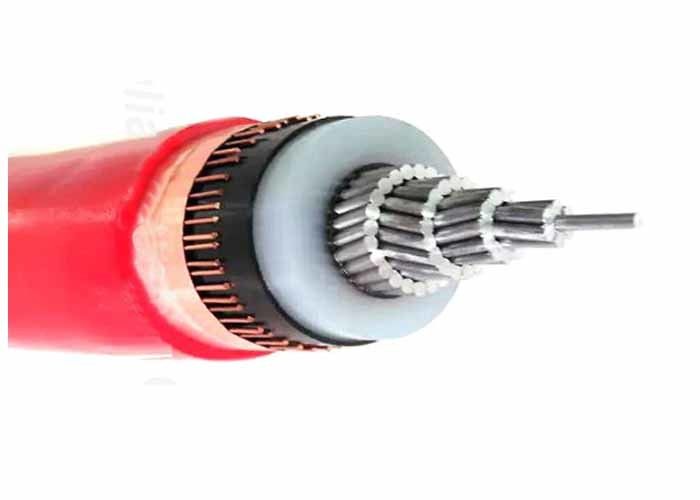

Bauwesen
1..... Bares Kupfer mit Strang
2..... innere Schicht aus halbleitendem Material
3..... Kernisolierung aus vernetztem Polyethylen
4..... Außenschicht aus halbleitendem Material
5..... Halbleitband
6..... Schirm aus Kupferdraht
7..... Füllstoffe Streifen, Garne oder Papier
8..... nicht gewebtVerpackungsteppich oder Flammschutzmittel
9..... ExtrudiertPVC-Innenbeschichtung
10.... Rostfreies Band mit Panzerung
11.... Gesamtschicht: Polyvinylchlorid (PVC) oder FR-PVC, PE, LSOH
| MV ((11kv 15kv 33kv) Stromkabel |
| Modell und Beschreibung Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Nummer des Kerns |
Durchschnitt des Leiters (mm2) |
| xlpe-Dämmung |
1 Kern 3 Kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2 |
| Cu-Kern |
| YJV, N2XSY;PVC-verhülltes Stromkabel |
| YJV22; Stahlband gepanzert, PVC-verhülltes Stromkabel |
| YJV32, YJV42; Stahldraht gepanzert, PVC-verhülltes Stromkabel |
| Al Core |
| YJLV, NA2XSY; PVC-verhülltes Stromkabel |
| YJLV22; Stahlband gepanzerter, PVC-verhülltes Stromkabel |
| YJLV32, YJLV42; Stahldraht gepanzerter, PVC-verhülltes Stromkabel |
Dieses Produkt ist für die Stromübertragungs- und Verteilungsleitung mit Wechselstrom-Nennspannung ((U0/U) von 3,6 kV-26/36 kV-System anwendbar.und Tray) und Boden ((direkt vergraben, Kabelgraben, Rohre usw.) je nach Unterschied der Schutzschichtstruktur.
HochspannungGepanzerte StromkabelDetails zum Stromkabel
YJ: XLPE-Dämmung
V: PVC-Hülle
32: Stahldrahtpanzerung
22: Stahlbandpanzerung
72: Aluminiumdrahtverkleidung1
62: Rostfreier Bindband-Rüstung
ZR: Flammenbeständig
Normen
Internationale: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere Normen wieBS,DIN und ICEA auf Anfrage
Technische Daten:
| Testspannung |
6 / 10 kV |
[kV] |
21 / 5 Minuten. |
| |
12 / 20 kV |
[kV] |
42 / 5 Minuten. |
| |
18 / 30 kV |
[kV] |
63 / 5 Minuten. |
| Temperaturbereich |
in Bewegung |
|
-20°C bis +90°C |
| |
festgesetzt |
|
-20°C bis +90°C |
| Betriebstemperatur |
Kurzschluss |
°C |
250 |
| Kurzschlusszeit |
Maximal. |
[sec] |
5 |
| Biegeradius |
Min. |
x Durchmesser |
15 |
| Entflammbarkeit |
Standard |
|
Einheitliche Prüfverfahren |
*) Verpackung: CUT = Kabel in verschiedenen Längen auf Trommeln oder Walzen, mögliches Schneiden in der gewünschten Länge
Bescheinigung
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cund weitere auf Anfrage
Verpackung und Versand
Alle Kabel für den Export sind gut verpackt und durch Holztrommeln oder Holz- und Stahltrommeln geschützt.Nach den gut verpackten Kabelfässern, die in den Seehafen geschickt wurden.Alle Kabeltrommeln sind durch Sicherheitsgurte fest befestigt, um sicherzustellen, dass sie während der Seebeförderung nicht bewegt werden.Die Größe des Containers wird nach dem Gewicht der gesamten geladenen Güter oder nach den Anforderungen des Kunden gewählt.
Dienstleistungen
* Wir sind der größte Hersteller von elektrischen Drähten und Stromkabeln in China und haben mehr als 20 Jahre Erfahrung in der Produktion und Vermarktung.
* Wir akzeptieren OEM. Die Kabelgröße und das Material sind kundenspezifisch angepasst. Unser eigenes Logo und eigenes Design sind willkommen. Wir werden nach Ihren Anforderungen und Beschreibung produzieren;
* Bitte senden Sie uns Anfrage für weitere Produktinformationen und wir geben Ihnen Feedback in 12 Stunden.
