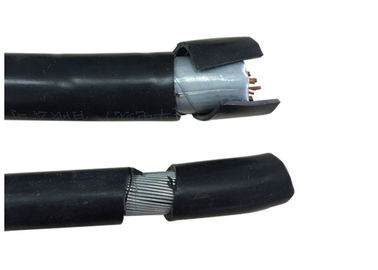

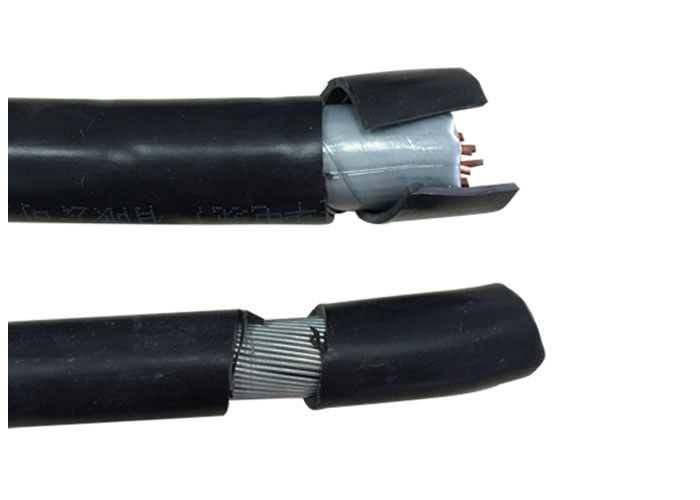

Aluminiumgepanzertes Elektrokabel, Kupferschirm, XLPE-isoliertes Hochspannungskabel
HochspannungGepanzert StromkabelEinzelheiten zum Stromkabel
YJ: XLPE-Isolierung
V: PVC-Mantel
32:Stahldrahtpanzerung – 3 Kerne
22:Stahlbandpanzerung – 3 Kerne
72: Aluminiumdrahtbewehrung – 1 Kern
62: Bandpanzerung aus rostfreiem Stahl – 1 Kern
ZR: Schwer entflammbar
Standards
International: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere Standards wie zBS, DIN und ICEA auf Anfrage
| MV-Stromkabel (11 kV, 15 kV, 33 kV). |
| Modell und Beschreibung Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Anzahl der Kerne |
Leiterquerschnittsfläche (mm2) |
| XLPE-Isolierung |
1 Kern 3 Kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm² |
| Cu-Kern |
| YJV, N2XSY;PVC-ummanteltes Netzkabel |
| YJV22;Stahlbandarmiertes, PVC-ummanteltes Stromkabel |
| YJV32, YJV42; Stahldrahtgepanzertes, PVC-ummanteltes Stromkabel |
| Al Core |
| YJLV, NA2XSY; Netzkabel mit PVC-Ummantelung |
| YJLV22;Stahlbandarmiertes, PVC-ummanteltes Stromkabel |
YJLV32, YJLV42; Stahldrahtgepanzertes, PVC-ummanteltes Stromkabel
|
Anwendung:
A. Einsatz in Umspannwerken, Schaltblöcken, in Kraftwerken und Industrieanlagen. Mittelspannungskabel für den statischen Einsatz im Erdreich, innerhalb und außerhalb von Anlagen, im Freien, in Kabelkanälen, im Wasser, unter Bedingungen, in denen Kabel keiner größeren mechanischen Beanspruchung und Zugbeanspruchung ausgesetzt sind.
B. Um die Auswirkungen äußerer Stöße zu vermeiden, gewährleistet die zwischen Leiter und Isolierung extrudierte haftende halbleitende Schicht zusammen mit dem konzentrischen Kupferleiter die Begrenzung des elektrischen Feldes und den Widerstand gegen Teilentladungen.
C. Aufgrund seines sehr geringen dielektrischen Verlustfaktors, der über die gesamte Betriebslebensdauer konstant bleibt, und der hervorragenden Isolationseigenschaften des XLPE-Materials, das in Längsrichtung fest mit der inneren und äußeren Abschirmung aus halbleitendem Material verbunden ist (in einem Prozess extrudiert), weist das Kabel eine hohe Betriebszuverlässigkeit auf.
Konstruktion
| Leiter: |
Cu-Rundaluminium, mehrdrähtig verdichtet (RM), Klasse 2 gem. Gemäß HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Innenschirm: |
extrudierte halbleitende Haut auf dem Leiter |
| Isolierung: |
XLPE (vernetztes Polyethylen, aktuelle Marke: PE-X) Compound DIX 8 gem. nach HRN HD 620 S1 oder 2XI1 gem. Gemäß DIN VDE 0207 dio 22 |
| Externer Bildschirm: |
extrudierte halbleitende Haut auf der Isolierung, in Längsrichtung mit der Isolierung verbunden (+Band aus halbleitendem Material) |
| LeiterBildschirm: |
Kupferband mit Gegenhelix umwickelt |
| Füllstoff: |
Füllstreifen, Garn oder Papier |
| Verpackung: |
Vlieswickelband oder flammhemmend oder wasserdicht |
| Innenverkleidung: |
Extrudiertes PVC |
| Rüstung: |
Aluminiumdraht |
| Gesamtscheide |
Polyvinylchlorid (PVC) oder FR-PVC, PE, LSOH |
| Mantelfarbe |
Schwarz, rot oder individuell |
| Nom. Querschnitt des Leiters |
Stränge Nr./Durchmesser. Vom Dirigenten |
Isolationsstärke |
Dicke des Innenmantels |
Durchm. Aus Panzerdraht |
Manteldicke |
Ca. OD |
Ca.
Gewicht
|
Max. Gleichstromwiderstand des Leiters (20 ℃) |
Prüfspannung AC |
Aktuelle Bewertung |
| mm2 |
Stk/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω/km |
kV/5min |
In Luft (A) |
Im Boden(A) |
| 1 × 50 |
10/2,52 |
8 |
1.2 |
2,0 |
2.2 |
40,0 |
2857 |
0,387 |
63 |
210 |
215 |
| 1 × 70 |
14/2,52 |
8 |
1.2 |
2,0 |
2.3 |
42,0 |
3166 |
0,268 |
63 |
260 |
265 |
| 1 × 95 |
19/2,52 |
8 |
1.2 |
2,0 |
2.3 |
43,0 |
3499 |
0,193 |
63 |
320 |
315 |
| 1 × 120 |
24/2,52 |
8 |
1.3 |
2.5 |
2.4 |
46,0 |
4264 |
0,153 |
63 |
370 |
360 |
| 1 × 150 |
30/2,52 |
8 |
1.4 |
2.5 |
2.5 |
48,0 |
4671 |
0,124 |
63 |
420 |
405 |
| 1 × 185 |
37/2,52 |
8 |
1.4 |
2.5 |
2.5 |
49,0 |
5121 |
0,0991 |
63 |
480 |
455 |
| 1 × 240 |
48/2,52 |
8 |
1.4 |
2.5 |
2.6 |
52,0 |
5780 |
0,0754 |
63 |
565 |
530 |
| 1 × 300 |
61/2,52 |
8 |
1.4 |
2.5 |
2.7 |
54,0 |
6482 |
0,0601 |
63 |
650 |
595 |
| 1 × 400 |
61/2,97 |
8 |
1.4 |
2.5 |
2.8 |
58,0 |
7657 |
0,0470 |
63 |
755 |
680 |
| 1 × 500 |
61/3.23 |
8 |
1.6 |
2.5 |
2.9 |
61,0 |
8894 |
0,0366 |
63 |
865 |
765 |
Zertifikat
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cund weitere auf Anfrage
Dieses Produkt ist für die Stromübertragungs- und -verteilungsleitung mit einer AC-Nennspannung (U0/U) von 3,6/6 kV-26/36 kV-Systemen geeignet. Es wird in der Luft (Kabelbrückenrahmen, Innenwandhalterung und Wanne) bzw. im Boden (direkt vergraben, Kabelgraben, Rohr usw.) verlegt, je nach Unterschied in der Schutzschichtstruktur.
Verpackung & Versand
Alle Kabel für den Export sind gut verpackt und durch eine Holztrommel oder eine Holz- und Stahltrommel geschützt. Das Verpackungsmaterial richtet sich nach dem Gewicht und der Größe des Kabels. Nachdem die gut verpackten Kabeltrommeln zum Seehafen geschickt wurden, werden sie in 20-Fuß-Container oder 40-Fuß-Container verladen. Alle Kabeltrommeln sind mit Sicherheitsgurten fest fixiert, um sicherzustellen, dass sie sich während der Seefracht nicht bewegen. Die Größe des Containers wird je nach Gewicht der gesamten geladenen Ware oder nach Kundenwunsch gewählt.
