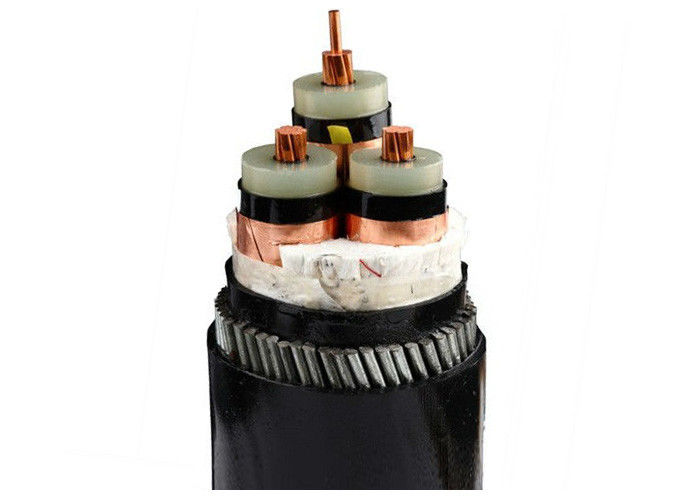

3 Phase Copper Tape Screen XLPE Power Wire Armoured Cable 35kV High Voltage Steel Wire
  • 3 Phase Copper Tape Screen XLPE Power Wire Armoured Cable 35kV High Voltage Steel Wire
  • 3 Phase Copper Tape Screen XLPE Power Wire Armoured Cable 35kV High Voltage Steel Wire
3 Phase Copper Tape Screen XLPE Power Wire Armoured Cable 35kV High Voltage Steel Wire

3 Phase Copper Tape Screen XLPE Power Wire Armoured Cable 35kV High Voltage Steel Wire

Herkunftsort China
Markenname QINGDAO YICABLE CABLE
Zertifizierung ISO,CE,IEC,TUV,KEMA
Produktdetails
Produkttyp:
35KV Armierungskabel
Stromspannung:
Mittelspannung 22 kV 353 kV
Leiter:
Cu / Kupfer
Isolierung:
PE, XLPE
Rüstung:
Stahldraht
Sreen:
Kupferkabel
Kerne:
3 Phasen
Mantelmaterial:
PVC/PET/LSOH
Standards:
IEC/BS/IST/VDE
Garantie:
2 Jahre
Hervorheben:

armored electrical wire

,

armored cable wiring

Zahlungs- und Versandbedingungen
Min Bestellmenge
500 METER
Preis
US$0.5~125 per Meter
Verpackung Informationen
Hölzerne Trommel
Lieferzeit
7-10days
Zahlungsbedingungen
T/T, L/C
Versorgungsmaterial-Fähigkeit
10.000 Kilometer ein Monat
Produktbeschreibung

3-Phasen-Kupferbandschirm XLPE-Stromkabel 35-kV-Hochspannungs-Stahldraht-gepanzertes Elektrokabel

Bestellhinweis



Nennspannung

Anwendungsstandard: IEC/BS/UL/GB

Anzahl der Kerne

Leitergröße $ Konstruktion

Art der Isolierung

Gepanzert oder ungepanzert. Bei Rüstung: Art und Material der Rüstung

Das Erfordernis der Hülle

Kabellänge und Verpackungsanforderungen

Andere Anforderung





Spezifikationen



Abmessungen – Anzahl der Adern x Leiterquerschnitt Konstruktion Außendurchmesser Außendurchmesser Leiterdurchmesser Dämmstärke Leiterwiderstand bei 20 °C Kurzschlussstrom 1s Cu-Gewicht Kabelgewicht Verpackung*
    min. max. max. nominal max. nominal   ca.
N x mm²   mm mm mm mm Ω/km A kg/km kg/km
3 x 25/16 RM 43     3,4 0,727 3,58 1046 2850 SCHNEIDEN
3 x 35/16 RM 47 51 7,5 3,4 0,524 5,01 1209 3300 SCHNEIDEN
3 x 50/16 RM 50 55 8,6 3,4 0,387 7,15 1671 3900 SCHNEIDEN
3 x 70/16 RM 53 58 10,2 3,4 0,268 10,01 2247 4700 SCHNEIDEN
3 x 95/16 RM 57 62 12,0 3,4 0,193 13,59 2994 5850 SCHNEIDEN
3 x 120/16 RM 61 67 13,5 3,4 0,153 17,16 3714 6800 SCHNEIDEN
3 x 150/25 RM 64 70 15,0 3,4 0,124 21,45 4638 7950 SCHNEIDEN
3 x 185/25 RM 68 74 16,8 3,4 0,0991 26,46 5646 9300 SCHNEIDEN
3 x 240/25 RM 74 80 19,2 3,4 0,0754 34,32 7272 11550 SCHNEIDEN
3 x 300/25 RM 78 90   3,4 0,0601 42,50 9160 14450 SCHNEIDEN



*) Verpackung: CUT = Kabel in verschiedenen Längen auf Trommel oder Spule, ggf. Abschneiden auf gewünschte Länge




Anwendung



Zur direkten Verlegung im Erdreich, im Wasser, im Freien, in Innenräumen und in Kabelkanälen z. B. in Industrie- und Schaltanlagen.





Konstruktion



1 ..... blankes Kupferlitze
2 ..... innere Schicht aus halbleitendem Material
3 ..... Aderisolation aus vernetztem Polyethylen
4 ..... äußere Schicht aus halbleitendem Material
5 ..... halbleitendes Band
6 ..... Abschirmung aus Kupferdrähten

7 ..... Füllstreifen, Garn oder Papier
8 ..... VliesstoffVerpackungsband oder Flammschutzmittel

9 ..... ExtrudiertPVC-Innenverkleidung

10 .... Verzinktes Stahlband gepanzert
11 .... Gesamtmantel: Polyvinylchlorid (PVC) oder FR-PVC, PE, LSOH






Standards



IEC 60502, 60228, 60332, 60331

DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 Klasse 2 (Bauwesen)




Technische Daten



Prüfspannung 6 / 10 kV [kV] 21 / 5 Min.
  12 / 20 kV [kV] 42 / 5 Min.
  18 / 30 kV [kV] 63 / 5 Min.
Temperaturbereich in Bewegung   -20°C bis +90°C
  behoben   -20°C bis +90°C
Betriebstemperatur Kurzschluss °C 250
Kurzschlusszeit max. [Sek.] 5
Biegeradius min. x Durchmesser 15
Entflammbarkeit Standard   EN 50265-2-1





Zertifikate



ISO,CE, KEMA,IEC,RoHS, CCC,P3Cund weitere auf Anfrage



3 Phase Copper Tape Screen XLPE Power Wire Armoured Cable 35kV High Voltage Steel Wire 0



VERPACKUNG UND VERSAND:



Wir sind in der Lage, die strengsten Lieferpläne je nach Bestellung einzuhalten. Die Einhaltung der Frist hat immer oberste Priorität, da jede Verzögerung bei der Kabellieferung zu einer Gesamtverzögerung des Projekts und einer Kostenüberschreitung führen kann.

Das Kabel wird in Holzspulen, Wellpappkartons und Spulen geliefert. Die Kabelenden sind mit selbstklebendem BOPP-Klebeband und nicht hygroskopischen Verschlusskappen versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Die erforderliche Kennzeichnung muss je nach Kundenwunsch mit einem wetterfesten Material auf die Außenseiten der Trommel gedruckt werden.
