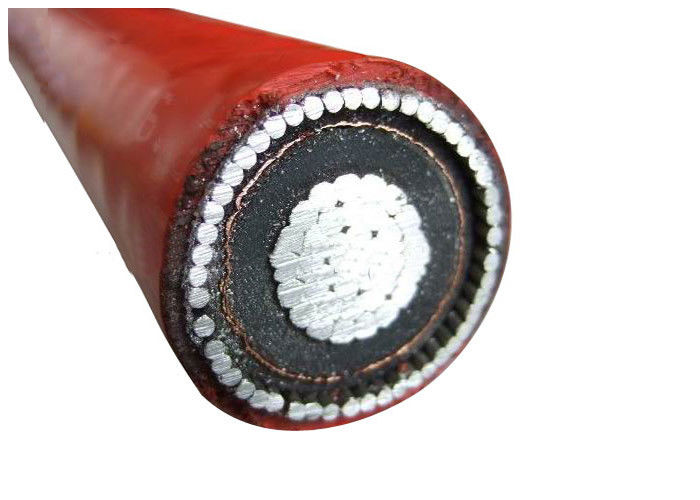

CTS Al Wire Armoured Electric Cable High Voltage Aluminum Power Cable Single Phase For Underground Use
  • CTS Al Wire Armoured Electric Cable High Voltage Aluminum Power Cable Single Phase For Underground Use
  • CTS Al Wire Armoured Electric Cable High Voltage Aluminum Power Cable Single Phase For Underground Use
CTS Al Wire Armoured Electric Cable High Voltage Aluminum Power Cable Single Phase For Underground Use

CTS Al Wire Armoured Electric Cable High Voltage Aluminum Power Cable Single Phase For Underground Use

Herkunftsort China
Markenname QINGDAO YICABLE CABLE
Zertifizierung ISO,CE,IEC,TUV,KEMA
Produktdetails
Produktname:
Panzerkabel aus AL-Draht
Isolierung:
XLPE
Rüstung:
AWA, SWA
Leiter:
Al
Mantel:
PVC, PE
Kerne:
Ein Kern
Standard:
IEC, BS, IST, VDE
Garantie:
2 Jahre
Hervorheben:

armored electrical wire

,

armoured power cable

Zahlungs- und Versandbedingungen
Min Bestellmenge
500 METER
Preis
US$0.3- US$125 / Meter
Verpackung Informationen
Hölzerne Trommeln
Lieferzeit
7 Tage
Zahlungsbedingungen
T/T, L/C
Versorgungsmaterial-Fähigkeit
25.000 KMs pro Monat
Produktbeschreibung

CTS Al Wire Panzerkabel Hochspannungs-Aluminium-Leistungskabel Einphasen für die Untertage

Anwendung
Mittelspannungs-Stromkabel für statische Anwendungen im Boden, innerhalb und außerhalb von Anlagen, im Außenbereich,in Kabelkanälen, in Wasser, unter Bedingungen, unter denen Kabel nicht stärkeren mechanischen Belastungen und Zugbelastungen ausgesetzt sind.




MV ((11kv 15kv 33kv) Stromkabel
Modell und Beschreibung Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV Nummer des Kerns Durchschnitt des Leiters (mm2)
xlpe-Dämmung 1 Kern 3 Kern 10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2
Cu-Kern
YJV, N2XSY;PVC-verhülltes Stromkabel
YJV22; Stahlband gepanzert, PVC-verhülltes Stromkabel
YJV32, YJV42; Stahldraht gepanzert, PVC-verhülltes Stromkabel
Al Core
YJLV, NA2XSY; PVC-verhülltes Stromkabel
YJLV22; Stahlband gepanzerter, PVC-verhülltes Stromkabel
YJLV32, YJLV42; Stahldraht gepanzerter, PVC-verhülltes Stromkabel


HochspannungGepanzerte StromkabelDetails zum Stromkabel

YJ: XLPE-Dämmung
V: PVC-Hülle
32: Stahldrahtpanzerung
22: Stahlbandpanzerung
72: Aluminiumdrahtverkleidung1
62: Rostfreier Bindband-Rüstung
ZR: Flammenbeständig


Bauwesen


Führer: Cu-Rundaluminium, mehrstufig verdichtet (RM), Klasse 2 gemäß HRN HD 383 / IEC 60228 / DIN VDE 0295
Innerer Bildschirm: mit einer Breite von mehr als 20 mm,
Isolierung: XLPE (verbundenes Polyethylen, jüngste Markierung: PE-X) Verbindung DIX 8 nach HRN HD 620 S1 ili 2XI1 nach DIN VDE 0207 dio 22
Außenbildschirm: mit einer Breite von nicht mehr als 15 mm,
LeiterBildschirm: Kupferband, in eine Gegenhelix gewickelt
Füllstoff: Füllstoffe, Streifen, Garne oder Papier
Verpackung: nicht gewebtes Verpackungsteppich oder Flammschutz oder wasserdichtes Verpackungsteppich
Innenbelag: Extrudiertes PVC
Rüstung: Aluminiumdraht
Gesamtschicht Polyvinylchlorid (PVC) oder FR-PVC, PE, LSOH
Farbe der Hülle Schwarz, rot oder nach Maß




Normen

Internationale: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere Normen wieBS,DIN und ICEA auf Anfrage

Technische Daten:

Testspannung 6 / 10 kV [kV] 21 / 5 Minuten.
  12 / 20 kV [kV] 42 / 5 Minuten.
  18 / 30 kV [kV] 63 / 5 Minuten.
Temperaturbereich in Bewegung   -20°C bis +90°C
  festgesetzt   -20°C bis +90°C
Betriebstemperatur Kurzschluss °C 250
Kurzschlusszeit Maximal. [sec] 5
Biegeradius Min. x Durchmesser 15
Entflammbarkeit Standard   Einheitliche Prüfverfahren



*) Verpackung: CUT = Kabel in verschiedenen Längen auf Trommeln oder Walzen, mögliches Schneiden in der gewünschten Länge


Bescheinigung

ISO,CE, KEMA,IEC,RoHS, CCC,P3Cund weitere auf Anfrage



Dieses Produkt ist für die Stromübertragungs- und Verteilungsleitung mit Wechselstrom-Nennspannung ((U0/U) von 3,6 kV-26/36 kV-System anwendbar.und Tray) und Boden ((direkt vergraben, Kabelgraben, Rohre usw.) je nach Unterschied der Schutzschichtstruktur.




Verpackung und Versand

Alle Kabel für den Export sind gut verpackt und durch Holztrommeln oder Holz- und Stahltrommeln geschützt.Nach den gut verpackten Kabelfässern, die in den Seehafen geschickt wurden.Alle Kabeltrommeln sind durch Sicherheitsgurte fest befestigt, um sicherzustellen, dass sie während der Seebeförderung nicht bewegt werden.Die Größe des Containers wird nach dem Gewicht der gesamten geladenen Güter oder nach den Anforderungen des Kunden gewählt.



Dienstleistungen
* Wir sind der größte Hersteller von elektrischen Drähten und Stromkabeln in China und haben mehr als 20 Jahre Erfahrung in der Produktion und Vermarktung.
* Wir akzeptieren OEM. Die Kabelgröße und das Material sind kundenspezifisch angepasst. Unser eigenes Logo und eigenes Design sind willkommen. Wir werden nach Ihren Anforderungen und Beschreibung produzieren;
* Bitte senden Sie uns Anfrage für weitere Produktinformationen und wir geben Ihnen Feedback in 12 Stunden.


CTS Al Wire Armoured Electric Cable High Voltage Aluminum Power Cable Single Phase For Underground Use 0
