Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag
  • Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag
  • Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag
Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag

Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag

Herkunftsort China
Markenname QINGDAO YICABLE CABLE
Zertifizierung ISO,CE,IEC,TUV,KEMA
Produktdetails
Produkttyp:
Kupferdraht-Abschirmung Al-Kabel
Stromspannung:
Hochspannung
Leiter:
AL / Aluminium
Isolierung:
XLPE
Rüstung:
Stahldraht
Sreen:
Kupferkabel
Kerne:
Single-Core
Mantelmaterial:
PVC/PET/LSOH
Standards:
IEC/BS/IST/VDE
Garantie:
2 Jahre
Hervorheben:

armored electrical wire

,

armoured power cable

Zahlungs- und Versandbedingungen
Min Bestellmenge
500 METER
Preis
US$0.45~120 per Meter
Verpackung Informationen
Hölzerne Trommel oder Stahl
Lieferzeit
10-15 Tage
Zahlungsbedingungen
T/T, L/C
Versorgungsmaterial-Fähigkeit
10.000 Kilometer/Monat
Produktbeschreibung

Kupferdraht-Abschirmung SWA-Untergrund-Al-Kabel, einadrig, XLPE-Isolierung, gepanzertes Hochspannungs-Elektrokabel

Anwendung



Diese leistungsgepanzerten Kabel sind für die Installation im Freien, für die direkte Erdverlegung, im Wasser, in Kabelkanälen und Kraftwerken konzipiert, wo es zu mechanischen Schäden am Kabel kommen kann.

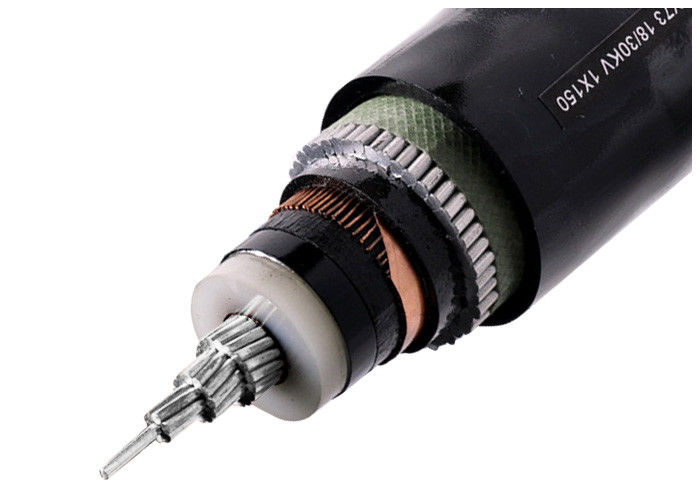

Kabelstruktur


- Runder, blanker Aluminiumkern, verseilt gemäß IEC 60228
- Innere halbleitende Schicht
- Aderisolierung XLPE
- Farbcode nach HD 308 S2
- Äußere halbleitende Schicht
- Halbleiterband
- Schirm aus Kupferdraht und -band
- Füller
- PVC-Innenmantel
- Bandpanzerung aus verzinktem Stahl (STA)
- PVC-Außenmantel (rot oder schwarz)




Technische Daten



- Netzkabel nach DIN VDE 0276 Teil 603, HD 620, IEC 60502, BS 6622
- Temperaturbereich max. bis +90 °C
- Temperatur beim Einbau von 0 °C bis +70 °C
- Kurzschlusstemperatur +250 °C (bis zu 5 Sekunden)
- Nennspannung Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- Betriebsspannungen 3,6/6 kV = max. 7,2 kV 6/10 kV = max. 12 kV 18/30 kV = max. 36 kV
- Prüfspannung AC 3,6/6 kV = 11 kV bis 5 Min. 6/10 kV = 21 kV bis 5 Min. 18/30 kV = 63 kV bis 5 Min.
- Mindestbiegeradius ca. 15 Kabeldurchmesser



Prüfspannung 6 / 10 kV [kV] 21 / 5 Min.
  12 / 20 kV [kV] 42 / 5 Min.
  18 / 30 kV [kV] 63 / 5 Min.
Temperaturbereich in Bewegung   -5°C bis +70°C
  behoben   -20°C bis +70°C
Betriebstemperatur Kurzschluss °C 250
Kurzschlusszeit max. [Sek.] 5
Biegeradius min. x Durchmesser 15
Entflammbarkeit Standard   EN 60332-1-2





Tabelle der Spannung, Adern und Querschnitte



Artikel Kategorie A, B 3,6/6kV 6/10kV 8,7/15 kV 12/20kV 18/30kV 21/35kV
Kategorie A, B 6/6kV 8,7/10 kV 12/15kV 18/20kV - 26/35kV
Einzelkern mm2 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
Drei Kerne mm2 25-400 25-400 35-400 50-400 50-400 50-400



Das Kabel mit der Nennspannung der Kategorie A wird in Situationen verwendet, in denen nicht mehr als 1 Minute erforderlich ist. Dauer eines Erdungsfehlers. Bei Kabeln mit Nennspannung der Kategorie B beträgt die Dauer des Erdungsfehlers normalerweise nicht mehr als 1 Stunde, max. Die Dauer des Erdschlusses beträgt nicht mehr als 8 Stunden, die Dauer des Erdschlusses insgesamt sollte nicht mehr als 125 Stunden betragen. Kategorie C umfasst alle Systeme mit Ausnahme der Kategorien A und B.



Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag 0



VERPACKUNG UND VERSAND:



Wir sind in der Lage, die strengsten Lieferpläne je nach Bestellung einzuhalten. Die Einhaltung der Frist hat immer oberste Priorität, da jede Verzögerung bei der Kabellieferung zu einer Gesamtverzögerung des Projekts und einer Kostenüberschreitung führen kann.

Das Kabel wird in Holzspulen, Wellpappkartons und Spulen geliefert. Die Kabelenden sind mit selbstklebendem BOPP-Klebeband und nicht hygroskopischen Verschlusskappen versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Die erforderliche Kennzeichnung muss je nach Kundenwunsch mit einem wetterfesten Material auf die Außenseiten der Trommel gedruckt werden.





FAQ



1. Versand:Aufgrund des hohen Gewichts auf dem Seeweg oder in der Luft. Der Versand der Muster erfolgt per DHL, Fedex. usw

2. Zahlung:Wir akzeptieren T/T, L/C, wählen Sie einfach, was Ihnen gefällt

3.Lieferzeit:Im Allgemeinen 7 bis 10 Werktage nach Erhalt der Anzahlung. Je nach Menge.

4. Mindestbestellmenge:Im Allgemeinen beträgt unser MOQ 1000 Meter. Proben unter 20 Zentimetern können frei zur Verfügung gestellt werden.





Unsere Leistungen



* Wir sind einer der größten Hersteller von Elektrodrähten und Stromkabeln in China und verfügen über mehr als 20 Jahre Produktions- und Marketingerfahrung.

* Wir akzeptieren OEM. Die Kabelgröße und das Material werden individuell angepasst. Ihr eigenes Logo und eigenes Design sind willkommen. Wir produzieren nach Ihren Anforderungen und Ihrer Beschreibung.

* Bitte senden Sie uns eine Anfrage für weitere Produktinformationen. Wir werden Ihnen innerhalb von 12 Stunden eine Rückmeldung geben.




Bestellhinweis



Nennspannung

Anwendungsstandard: IEC/BS/UL/GB

Anzahl der Kerne

Leitergröße $ Konstruktion

Art der Isolierung

Gepanzert oder ungepanzert. Bei Rüstung: Art und Material der Rüstung

Das Erfordernis der Hülle

Kabellänge und Verpackungsanforderungen

Andere Anforderung
