18/30KV einphasiges Stahldraht-gepanzertes elektrisches Kabel-Kupferdraht-Schirm-Kabel
HochspannungGepanzert StromkabelEinzelheiten zum Stromkabel
YJ: XLPE-Isolierung
V: PVC-Mantel
32:Stahldrahtpanzerung – 3 Kerne
22:Stahlbandpanzerung – 3 Kerne
72: Aluminiumdrahtbewehrung – 1 Kern
62: Bandpanzerung aus rostfreiem Stahl – 1 Kern
ZR: Schwer entflammbar
Anwendung
Einsatz in Umspannwerken, Schaltblöcken, in Kraftwerken und Industrieanlagen. Mittelspannungskabel für den statischen Einsatz im Erdreich, innerhalb und außerhalb von Anlagen, im Freien, in Kabelkanälen, im Wasser, unter Bedingungen, in denen Kabel keiner größeren mechanischen Beanspruchung und Zugbeanspruchung ausgesetzt sind.
Dieses Produkt ist für die Stromübertragungs- und -verteilungsleitung mit einer AC-Nennspannung (U0/U) von 3,6/6 kV-26/36 kV-Systemen geeignet. Es wird in der Luft (Kabelbrückenrahmen, Innenwandhalterung und Wanne) bzw. im Boden (direkt vergraben, Kabelgraben, Rohr usw.) verlegt, je nach Unterschied in der Schutzschichtstruktur.

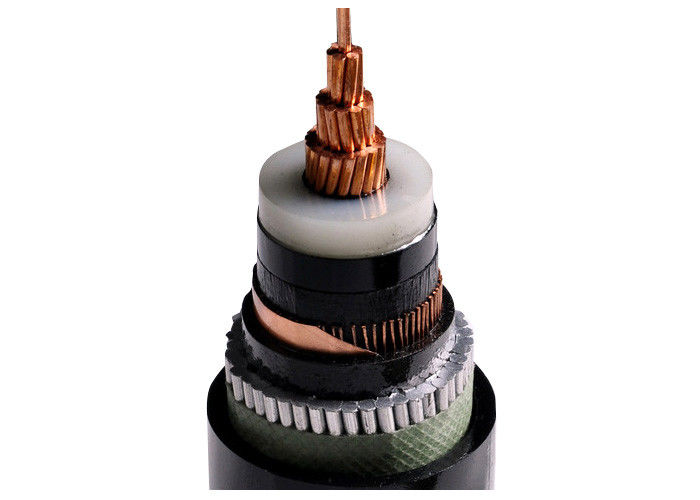

Konstruktion
1 ..... blankes Kupferlitze
2 ..... innere Schicht aus halbleitendem Material
3 ..... Aderisolation aus vernetztem Polyethylen
4 ..... äußere Schicht aus halbleitendem Material
5 ..... halbleitendes Band
6 ..... Abschirmung aus Kupferdrähten
7 ..... Füllstreifen, Garn oder Papier
8 ..... VliesstoffVerpackungsband oder Flammschutzmittel
9 ..... ExtrudiertPVC-Innenverkleidung
10 .... Edelstahldraht gepanzert
11 .... Gesamtmantel: Polyvinylchlorid (PVC) oder FR-PVC, PE, LSOH
| MV-Stromkabel (11 kV, 15 kV, 33 kV). |
| Modell und Beschreibung Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Anzahl der Kerne |
Leiterquerschnittsfläche (mm2) |
| XLPE-Isolierung |
1 Kern 3 Kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm² |
| Cu-Kern |
| YJV, N2XSY;PVC-ummanteltes Netzkabel |
| YJV22;Stahlbandarmiertes, PVC-ummanteltes Stromkabel |
| YJV32, YJV42; Stahldrahtgepanzertes, PVC-ummanteltes Stromkabel |
| Al Core |
| YJLV, NA2XSY; Netzkabel mit PVC-Ummantelung |
| YJLV22;Stahlbandarmiertes, PVC-ummanteltes Stromkabel |
| YJLV32, YJLV42; Stahldrahtgepanzertes, PVC-ummanteltes Stromkabel |
Standards
International: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere Standards wie zBS, DIN und ICEA auf Anfrage
Technische Daten:
| Prüfspannung |
6 / 10 kV |
[kV] |
21 / 5 Min. |
| |
12 / 20 kV |
[kV] |
42 / 5 Min. |
| |
18 / 30 kV |
[kV] |
63 / 5 Min. |
| Temperaturbereich |
in Bewegung |
|
-20°C bis +90°C |
| |
behoben |
|
-20°C bis +90°C |
| Betriebstemperatur |
Kurzschluss |
°C |
250 |
| Kurzschlusszeit |
max. |
[Sek.] |
5 |
| Biegeradius |
min. |
x Durchmesser |
15 |
| Entflammbarkeit |
Standard |
|
EN 50265-2-1 |
Zertifikat
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cund weitere auf Anfrage
VERPACKUNG UND VERSAND
Alle Kabel für den Export sind gut verpackt und durch eine Holztrommel oder eine Holz- und Stahltrommel geschützt. Das Verpackungsmaterial richtet sich nach dem Gewicht und der Größe des Kabels. Nachdem die gut verpackten Kabeltrommeln zum Seehafen geschickt wurden, werden sie in 20-Fuß-Container oder 40-Fuß-Container verladen. Alle Kabeltrommeln sind mit Sicherheitsgurten fest fixiert, um sicherzustellen, dass sie sich während der Seefracht nicht bewegen. Die Größe des Containers wird je nach Gewicht der gesamten geladenen Ware oder nach Kundenwunsch gewählt.
Dienstleistungen
* Wir sind einer der größten Hersteller von Elektrodrähten und Stromkabeln in China und verfügen über mehr als 20 Jahre Produktions- und Marketingerfahrung.
* Wir akzeptieren OEM. Die Kabelgröße und das Material werden individuell angepasst. Ihr eigenes Logo und eigenes Design sind willkommen. Wir produzieren nach Ihren Anforderungen und Ihrer Beschreibung.
* Bitte senden Sie uns eine Anfrage für weitere Produktinformationen. Wir werden Ihnen innerhalb von 12 Stunden eine Rückmeldung geben.
