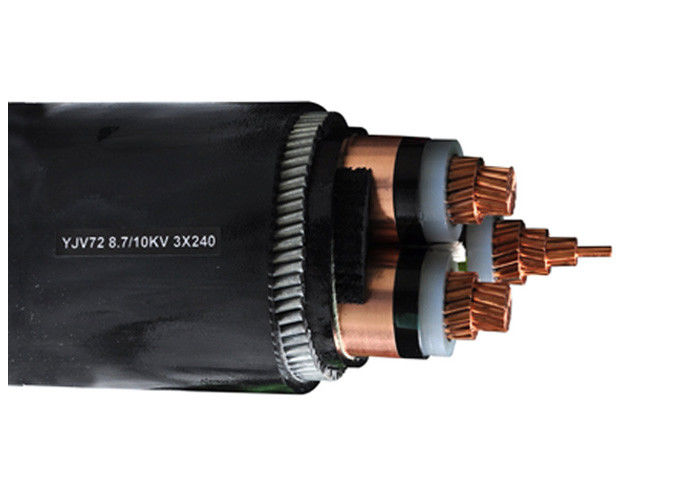

Hochspannungs-3 x 240 mm2 CU SWA gepanzertes elektrisches Kabel mit drei Kernen
Konstruktion
| Leiter | Kompakter Kupferlitzenleiter, Klasse 2 gemäß IEC 60228 |
| Runder massiver Kupferleiter, Klasse 1 gemäß IEC 60228 |
| Flexibler Kupferlitzenleiter, Klasse 5 gemäß IEC 60228 |
| Dirigentenbildschirm | Halbleiter (nur MV) |
| Isolierung | XLPE (vernetztes Polyethylen) |
| Isolierschirm | Halbleiter (nur MV) |
| Metallischer Schild | Kupferbandschirm oder Kupferdraht und Kupferbandschirm (MV muss, LV optional) |
| Füllstoff | Füllstreifen |
| Verpackungsband | Vlies-Wickelband oder Lsoh-Wickelband |
| Innenverkleidung | Extrudiertes PVC oder LSOH (nur MV) |
| Rüstung | Stahlbandpanzerung, Stahldraht- oder Aluminiumdrahtpanzerung optional |
| Gesamtscheide | PVC, FR-PVC, PE oder LSOH
|
YJ: XLPE-Isolierung
V: PVC-Mantel
32: Stahldrahtbewehrung – 3 Kerne
22: Stahlbandpanzerung – 3 Kerne
72: Aluminiumdrahtbewehrung – 1 Kern
62: Bandpanzerung aus rostfreiem Stahl – 1 Kern
ZR: Schwer entflammbar
Anwendung
Einsatz in Umspannwerken, Schaltblöcken, in Kraftwerken und Industrieanlagen.
Mittelspannungskabel für den statischen Einsatz im Erdreich, innerhalb und außerhalb von Anlagen, im Freien, in Kabelkanälen, im Wasser, unter Bedingungen, in denen Kabel keiner größeren mechanischen Beanspruchung und Zugbeanspruchung ausgesetzt sind.
Details zum MV-Stromkabel (6 bis 35 kV).
| MV-Stromkabel (11 kV, 15 kV, 33 kV). |
| Modell und Beschreibung Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV | Anzahl der Kerne | Leiterquerschnittsfläche (mm2) |
| XLPE-Isolierung | 1 Kern 3 Kern | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm² |
| Cu-Kern |
| YJV, N2XSY;PVC-ummanteltes Netzkabel |
| YJV22;Stahlbandarmiertes, PVC-ummanteltes Stromkabel |
| YJV32, YJV42; Stahldrahtgepanzertes, PVC-ummanteltes Stromkabel |
| Al Core |
| YJLV, NA2XSY; Netzkabel mit PVC-Ummantelung |
| YJLV22;Stahlbandarmiertes, PVC-ummanteltes Stromkabel |
| YJLV32, YJLV42; Stahldrahtgepanzertes, PVC-ummanteltes Stromkabel |
Dieses Produkt ist für die Stromübertragungs- und -verteilungsleitung mit einer AC-Nennspannung (U0/U) von 3,6/6 kV-26/36 kV-Systemen geeignet. Es wird in der Luft (Kabelbrückenrahmen, Innenwandhalterung und Wanne) bzw. im Boden (direkt vergraben, Kabelgraben, Rohr usw.) verlegt, je nach Unterschied in der Schutzschichtstruktur.
Standards
International: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere Standards wie zBS, DIN und ICEA auf Anfrage
Technische Daten
- Netzkabel nach DIN VDE 0276 Teil 603, HD 620, IEC 60502, BS 6622
- Temperaturbereich max. bis +90 °C
- Temperatur beim Einbau von 0 °C bis +70 °C
- Kurzschlusstemperatur +250 °C (bis zu 5 Sekunden)
- Nennspannung Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- Betriebsspannungen 3,6/6 kV = max. 7,2 kV 6/10 kV = max. 12 kV 18/30 kV = max. 36 kV
- Prüfspannung AC 3,6/6 kV = 11 kV bis 5 Min. 6/10 kV = 21 kV bis 5 Min. 18/30 kV = 63 kV bis 5 Min.
- Mindestbiegeradius ca. 15 Kabeldurchmesser
| Prüfspannung | 6 / 10 kV | [kV] | 21 / 5 Min. |
| | 12 / 20 kV | [kV] | 42 / 5 Min. |
| | 18 / 30 kV | [kV] | 63 / 5 Min. |
| Temperaturbereich | in Bewegung | | -5°C bis +70°C |
| | behoben | | -20°C bis +70°C |
| Betriebstemperatur | Kurzschluss | °C | 250 |
| Kurzschlusszeit | max. | [Sek.] | 5 |
| Biegeradius | min. | x Durchmesser | 15 |
| Entflammbarkeit | Standard | | EN 60332-1-2
|
*) Verpackung: CUT = Kabel in verschiedenen Längen auf Trommel oder Spule, ggf. Abschneiden auf gewünschte Länge
Zertifikat
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cund weitere auf Anfrage
Verpackung und Versand
Alle Kabel für den Export sind gut verpackt und durch eine Holztrommel oder eine Holz- und Stahltrommel geschützt. Das Verpackungsmaterial richtet sich nach dem Gewicht und der Größe des Kabels. Nachdem die gut verpackten Kabeltrommeln zum Seehafen geschickt wurden, werden sie in 20-Fuß-Container oder 40-Fuß-Container verladen. Alle Kabeltrommeln sind mit Sicherheitsgurten fest fixiert, um sicherzustellen, dass sie sich während der Seefracht nicht bewegen. Die Größe des Containers wird je nach Gewicht der gesamten geladenen Ware oder nach Kundenwunsch gewählt.
Dienstleistungen
* Wir sind einer der größten Hersteller von Elektrodrähten und Stromkabeln in China und verfügen über mehr als 20 Jahre Produktions- und Marketingerfahrung.
* Wir akzeptieren OEM. Die Kabelgröße und das Material werden individuell angepasst. Ihr eigenes Logo und eigenes Design sind willkommen. Wir produzieren nach Ihren Anforderungen und Ihrer Beschreibung.
* Bitte senden Sie uns eine Anfrage für weitere Produktinformationen. Wir werden Ihnen innerhalb von 12 Stunden eine Rückmeldung geben.
