Anwendung
Einsatz in Umspannwerken, Schaltblöcken, in Kraftwerken und Industrieanlagen.
Mittelspannungskabel für den statischen Einsatz im Erdreich, innerhalb und außerhalb von Anlagen, im Freien, in Kabelkanälen, im Wasser, unter Bedingungen, in denen Kabel keiner größeren mechanischen Beanspruchung und Zugbeanspruchung ausgesetzt sind.
Um die Auswirkungen äußerer Stöße zu vermeiden, gewährleistet die zwischen Leiter und Isolierung extrudierte haftende halbleitende Schicht zusammen mit dem konzentrischen Kupferleiter die Begrenzung des elektrischen Feldes und den Widerstand gegen Teilentladungen.

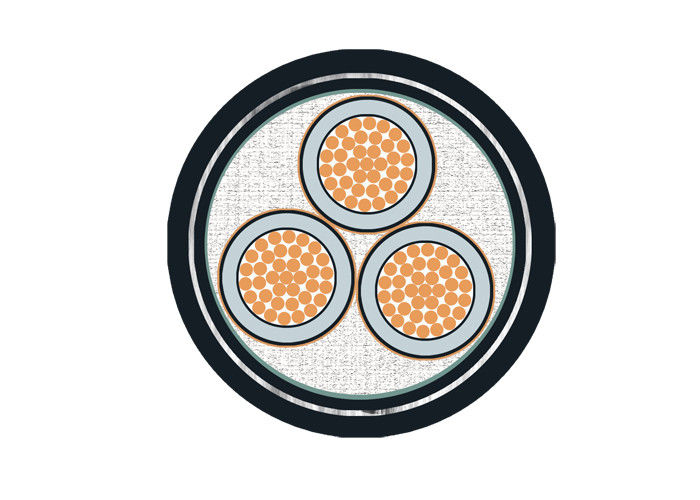

Konstruktion
| Leiter: | Cu/Al-Rundleiter, mehrdrähtig verdichtet (RM), Klasse 2 gem. Gemäß HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Innenschirm: | extrudierte halbleitende Haut auf dem Leiter |
| Isolierung: | XLPE (vernetztes Polyethylen, aktuelle Marke: PE-X) Compound DIX 8 gem. nach HRN HD 620 S1 oder 2XI1 gem. Gemäß DIN VDE 0207 dio 22 |
| Externer Bildschirm: | extrudierte halbleitende Haut auf der Isolierung, in Längsrichtung mit der Isolierung verbunden (+Band aus halbleitendem Material) |
| LeiterBildschirm: | Kupferband mit Gegenhelix umwickelt |
| Füllstoff: | Füllstreifen, Garn oder Papier |
| Verpackung: | Vlieswickelband oder flammhemmend oder wasserdicht |
| Innenverkleidung: | Extrudiertes PVC |
| Rüstung: | Verzinkter Stahldraht, Bandpanzerung |
| Gesamtscheide | Polyvinylchlorid (PVC) oder FR-PVC, PE, LSOH |
| Mantelfarbe | Schwarz, rot oder individuell |
YJ: XLPE-Isolierung
V: PVC-Mantel
32: Stahldrahtbewehrung – 3 Kerne
22: Stahlbandpanzerung – 3 Kerne
72: Aluminiumdrahtbewehrung – 1 Kern
62: Bandpanzerung aus rostfreiem Stahl – 1 Kern
ZR: Schwer entflammbar
Standards
International: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere Standards wie zBS, DIN und ICEA auf Anfrage
| Prüfspannung | 6 / 10 kV | [kV] | 21 / 5 Min. |
| 12 / 20 kV | [kV] | 42 / 5 Min. | |
| 18 / 30 kV | [kV] | 63 / 5 Min. | |
| Temperaturbereich | in Bewegung | -20°C bis +90°C | |
| behoben | -20°C bis +90°C | ||
| Betriebstemperatur | Kurzschluss | °C | 250 |
| Kurzschlusszeit | max. | [Sek.] | 5 |
| Biegeradius | min. | x Durchmesser | 15 |
| Entflammbarkeit | Standard | EN 50265-2-1 |
*) Verpackung: CUT = Kabel in verschiedenen Längen auf Trommel oder Spule, ggf. Abschneiden auf gewünschte Länge
Tabelle der Spannung, Adern und Querschnitte
| Artikel | Kategorie A, B | 3,6/6kV | 6/10kV | 8,7/15 kV | 12/20kV | 18/30kV | 21/35kV |
| Kategorie A, B | 6/6kV | 8,7/10 kV | 12/15kV | 18/20kV | - | 26/35kV | |
| Einzelkern | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| Drei Kerne | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
Das Kabel mit der Nennspannung der Kategorie A wird in Situationen verwendet, in denen nicht mehr als 1 Minute erforderlich ist. Dauer eines Erdungsfehlers. Bei Kabeln mit Nennspannung der Kategorie B beträgt die Dauer des Erdungsfehlers normalerweise nicht mehr als 1 Stunde, max. Die Dauer des Erdschlusses sollte nicht mehr als 8 Stunden betragen, die Dauer des jährlichen Erdschlusses sollte insgesamt nicht mehr als 125 Stunden betragen. Kategorie C umfasst alle Systeme außer Kategorie A und B.
| Stromkabel-Spezifikationen. | |||
| Modell und Beschreibung Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV | Anzahl der Kerne | Leiterquerschnittsfläche (mm2) | |
| XLPE-Isolierung | 1 Kern 3 Kern | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm² | |
| Cu-Kern | Al Core | ||
| YJV, N2XSY;PVC-ummanteltes Netzkabel | YJLV, NA2XSY; Netzkabel mit PVC-Ummantelung | ||
| YJV22;Stahlbandarmiertes, PVC-ummanteltes Stromkabel | YJLV22;Stahlbandarmiertes, PVC-ummanteltes Stromkabel | ||
| YJV32, YJV42; Stahldrahtgepanzertes, PVC-ummanteltes Stromkabel | YJLV32, YJLV42; Stahldrahtgepanzertes, PVC-ummanteltes Stromkabel | ||
| PVC-Isolierung | |||
| Cu-Kern | Al Core | ||
| VV(VY);PVC(PE)ummanteltes Stromkabel | VLV(VLY);PVC(PE)ummanteltes Stromkabel | ||
| VV22 (VV23); mit Stahlband gepanzertes, mit PVC (PE) ummanteltes Stromkabel | VLV22 (VLV23); mit Stahlband gepanzertes, mit PVC (PE) ummanteltes Stromkabel | ||
| VV32 (VV33), VV42 (VV43); Stahldrahtgepanzertes, PVC (PE) ummanteltes Stromkabel | VLV32 (VLV33), VLV42 (VLV43); Stahldrahtgepanzertes, mit PVC (PE) ummanteltes Stromkabel | ||
Zertifikat
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cund weitere auf Anfrage
