Herkunftsort China
Markenname QINGDAO YICABLE CABLE
Zertifizierung ISO,CE,IEC,TUV,KEMA
Produktdetails
Produktname:
XLPE Kupferkabel
Stromspannung:
1kV
Leiter:
Kupfer
Isolierung:
XLPE
Rüstung:
Stahlband
Größen:
1.0 - 630 SQMM
Kerne:
4 Kern und eine Erde
Jacke:
PVC, PE oder LSZH
Garantie:
2 Jahre
Standards:
IEC/BS/IST/VDE
Hervorheben:

armored cable wiring

,

armoured power cable

Zahlungs- und Versandbedingungen
Min Bestellmenge
500 METER
Preis
US$0.3~119/Meter
Verpackung Informationen
Hölzern oder Stahltrommeln
Lieferzeit
Eine Woche oder zwei gemäß der Quantität
Zahlungsbedingungen
T/T, L/C
Versorgungsmaterial-Fähigkeit
10.000 Kilometer ein Monat
Produktbeschreibung

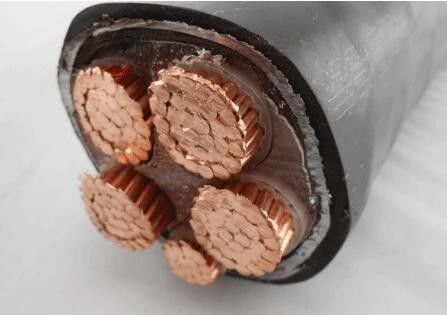

4 Kern 185 Quadratmeter mit Erde 95 mm2 1kV Panzerkabel Stahlband Panzerkabel XLPE Kupferkabel

Einzelheiten

Code : Die in Absatz 1 Buchstabe b genannten Angaben sind zu berücksichtigen, sofern sie nicht in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt sind.
Normen : TS IEC 60502, IEC 502, VDE 0271, BS 6346
Bauwesen : 1- Fest-, Strang- oder Flexible Kupferleiter
2- XLPE-Dämmung (gespannte PE)
3- Verzinkte Stahlbandrüstung
4- PVC-Außenhülle oder PE, LSOH
Anwendung : Vorzugsweise für die Installation in Innenräumen, Kabelleitungen und Industrieanlagen oder
Schaltstellen, unterirdische Anlagen mit zusätzlichem Schutz, wenn
Mechanische Beschädigungen sind unerwartet.
Technische Daten : Höchstbetriebstemperatur 90 oC
Kurzschlusstemperatur 250 oC

YJ: XLPE-Dämmung

V: PVC-Hülle

22: Verzinkte Stahlbandpanzerung

ZR: Flammschutzmittel

Technische Eigenschaft

1Die langfristige Arbeitstemperatur beträgt 90°C, wird durch einen Kurzschluss (innerhalb von 5 Sekunden) beeinträchtigt, die Temperatur des Kerns darf nicht höher als 250°C sein.

2Die Umgebungstemperatur darf nicht unter -10°C liegen.

3Die Legetemperatur darf nicht unter 0 °C liegen.

4"Der Biegeradius eines einzelnen Kerns ohne Panzerung darf 20D nicht überschreiten, der Biegeradius eines einzelnen Kerns mit Panzerung darf 15D nicht überschreiten, der Biegeradius von drei Kernen mit Panzerung darf 12D nicht überschreiten".

Beschreibung des Typs und Anwendungsfall

YJV22 XLPE isoliert, Stahlband gepanzert, PVC-verhülltes Stromkabel Geeignet zum Vergraben im Boden, kann äußere mechanische Kräfte, aber große Zugkräfte tragen.
YJLV22 Al. Isoliert, Stahlband gepanzert, PVC-verhülltes Stromkabel
YJV32 Kupferleiter, XLPE isoliert, feiner Stahldraht gepanzerter, PVC-verhülltes Stromkabel Anwendbar auf Schächte, Wasser und Boden, die den größeren positiven Druck aushalten können.
YJLV32 Al.Leiter, XLPE isoliert, feiner Stahldraht gepanzerter, PVC-verhülltes Stromkabel
YJV42 Kupferleiter, XLPE-isoliert, mit dickem Stahldraht gepanzerter, PVC-verhülltes Stromkabel Für die Verlegung in Schachten, Wasser unter Tage und große Höhenunterschiede, die einen äußeren mechanischen Druck und eine moderate Zugkraft aushalten können.
YJLV42 Al.Leiter, XLPE isoliert, mit dickem Stahldraht gepanzert, mit PVC umhülltem Stromkabel

Normen

Internationale Kennzeichnung: IEC 60502, IEC 60228, IEC 60332

China: GB/T 12706.1-2008

Andere Normen wie BS, DIN und ICEA auf Anfrage

Schriftgröße:10.0000pt;mso-font-kerning:0.0000pt;" >PVC Typ ST2nach IEC 60502, schwarz

Technische Daten

Nennspannung: 0,6 / 1 kV

Maximale Leitertemperatur: unter dem Normalwert (90OC), Notfall (130OC) oder Kurzschluss bei einer Temperatur von höchstens 5 s (250°C).

UmgebungstemperaturOC, nach der Montage und nur, wenn das Kabel in einer festen Position ist

Min. Biegeradius: 12 x Kabelüberdosierung

Zertifikate

CE, RoHS, CCC, KEMA und weitere auf Anfrage

Technische Parameter

Name: Querschnitt des Leiters Stränge Nr./Dia. von Leiter Isolationsdicke Innendeckungsdicke Stahlbanddicke Ausmaß der Umhüllung Ungefähr. Ungefähr.Gewicht Max. DC-Widerstand des Leiters (20 °C) Aktuelles Rating
mm2 PC/mm mm mm mm mm (mm) in kg/km Ohm/km In der Luft (A) Im Boden (A)
Vier mal vier plus eins mal zwei.5 Das ist ein zweieinhalbhundertfünfundzwanzig plus ein einhundert.38 0.7 1.0 2 mal 0.2 1.5 18.4 565 4.61 34 45
4 × 6 + 1 × 4 1/2.76 plus 1/2. Das ist ein sehr gutes Beispiel.25 0.7 1.0 2 mal 0.2 1.5 19.8 692 3.08 43 57
4 × 10 + 1 × 6 7/1.38 + 1/2.8 0.7 1.0 2 mal 0.2 2.0 22.8 953 1.83 60 77
4 × 16 + 1 × 10 7/1.78 + 7/1.38 0.7 1.0 2 mal 0.2 2.0 25.8 1318 1.15 83 105
4 × 25 + 1 × 16 7/2.14 + 7/1.78 0.9 1.0 2 mal 0.2 2.0 30.4 1877 0.727 105 125
4 × 35 + 1 × 16 7/2,52 + 7/1.78 0.9 1.0 2 mal 0.2 2.0 34.1 2324 0.524 125 155
4 × 50 + 1 × 25 10/2,52 + 7/2.14 1.0 1.0 2 mal 0.2 2.0 38.7 3415 0.387 160 185
4 × 70 + 1 × 35 14/2,52 + 7/2.52 1.1 1.2 2 mal 0.2 2.5 44.2 4432 0.268 200 225
4 × 95 + 1 × 50 19/2,52 + 10/2.52 1.1 1.2 2 mal 0.5 2.5 49.8 5747 0.193 245 270
4 × 120 + 1 × 70 24/2.52+14/2. Das ist das.52 1.2 1.2 2 mal 0.5 2.5 55.4 7112 0.153 285 310
4 × 150 + 1 × 70 30/2.52 + 14/252 1.4 1.4 2 mal 0.5 3.0 60.1 8556 0.124 325 345
4 × 185 + 1 × 95 37/2,52 + 19/2.52 1.6 1.4 2 mal 0.5 3.0 66.9 10510 0.0991 375 390
4 × 240 + 1 × 120 48/2,52 plus 24/2. Das ist ein sehr schwieriger Punkt.52 1.7 1.6 2 mal 0.5 3.5 74.8 13232 0.0754 440 450
4 × 300 + 1 × 150 61/2,52 + 30/2.52 1.8 1.7 2 mal 0.5 3.5 78.4 16452 0.0601 505 515

Verpackung und Versand

Alle Kabel für den Export sind gut verpackt und durch Holztrommel oder Holz- und Stahltrommel geschützt.

Das Verpackungsmaterial hängt vom Gewicht und der Größe des Kabels ab.

Die guten Informationen, die Herstellerinformationen und die Kundeninformationen sind auf jeder Trommelgröße fest gedruckt.

Nach dem Versand der gut verpackten Kabeltrommeln an den Seehafen werden sie in einen 20 FT- oder 40 FT-Container geladen.keine Bewegung während der Seefracht.

Die Größe des Containers wird nach dem Gewicht der gesamten geladenen Güter oder nach den Anforderungen des Kunden gewählt.
