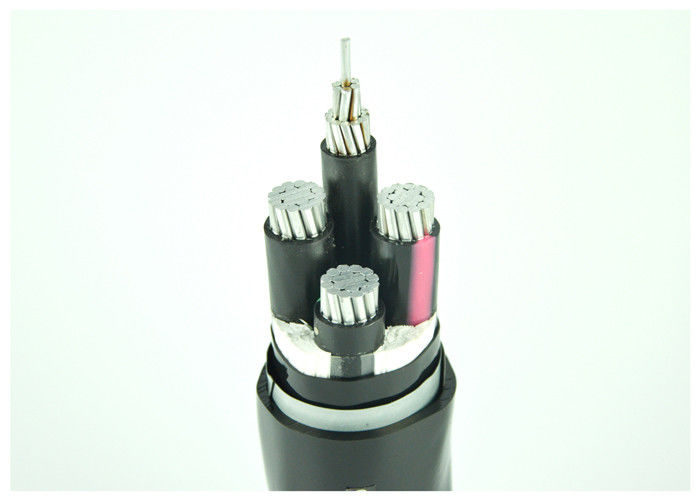

Kabelstruktur
Leiter: Kompakter Aluminiumlitzenleiter, Klasse 2 gemäß IEC 60228
Isolierung: PVC, bewertet mit 75OC
Innenverkleidung: PVC
Panzerung: Verzinktes Stahlband
Mantel: PVC Typ ST2Nach IEC 60502, schwarz
Anwendungen
Auf Schäfte, Wasser und Boden auftragen, die dem größeren Überdruck standhalten können.
Standards
International: IEC 60502, IEC 60228, IEC 60332
China: GB/T 12706.1-2008
Andere Standards wie BS, DIN und ICEA auf Anfrage
Technische Daten
Nennspannung: Niederspannung, 0,6/1 kV
Maximale Leitertemperatur: unter normal (75).°C), Kurzschluss nicht länger als 5 s (160°C) Bedingungen.
Min. Umgebungstemp.0°C, nach der Installation und nur bei fester Kabelposition
12 x Kabel-Außendurchmesser für mehradrige armierte Kabel
| Typ | Beschreibung | Nennspannung | NEIN. von Kernen | Nennquerschnitt (mm2) | Anwendungen |
| YJV YJLV | Cu- oder Al-Leiter, XLPE-isoliert. PVC-ummanteltes Elektrokabel | 0,6/1KV | 1,2,3,4 | 1,5 bis 400 | Für die Verlegung im Innen- und Außenbereich. Das LV-XLPE-isolierte Stromkabel wird in Übertragungs- und Verteilungssystemen mit Nennspannungen U(Um) ≤10 kV verwendet. Das HV-XLPE-isolierte Stromkabel bezieht sich auf die Stromkabelübertragung zwischen 10 kV und 35 kV und wird häufig auf der Hauptstraße der Stromübertragung eingesetzt. Kann während der Installation einer gewissen Zugkraft standhalten, jedoch keinen äußeren mechanischen Kräften. |
| 3+1 | 3×4+1×2,5 bis 3×400+1×185 | ||||
| 6/6kV | 1,3 | 25 bis 500 | |||
| 8,7/10kV 8,7/15kV 12/20kV | 1 | 25 bis 500 | |||
| 3 | 25 bis 300 | ||||
| 21/35 kV | 1 | 50 bis 500 | |||
| YJV22 YJLV22 | Cu- oder Al-Leiter, XLPE-isoliertes, mit Stahlband gepanzertes, PVC-ummanteltes Elektrokabel | 0,6/1KV | 3 | 1,5 bis 400 | Geeignet zum Vergraben im Boden. Kann äußeren mechanischen Kräften, aber großen Zugkräften standhalten. |
| 4 | 4 bis 240 | ||||
| 6/6kV 8,7/10kV 8,7/15kV 12/20kV | 3 | 25 bis 300 | |||
| 21/35 kV | 3 | 50 bis 240 |
Elektrokabel mit PVC-Isolierung
| TYP | Beschreibung des Kabels | Hauptanwendungen | |
| CU-Kern | AL-Kern | ||
| VV | VLV | Kupfer-/Aluminiumkern, PVC-isoliertes, PVC-ummanteltes Stromkabel | Nicht armierte PVC-Kabel eignen sich für die Verlegung im Innenbereich, im Kabelgraben, auf Kabelpritschen und in Rohren. Äußeren Druck und Spannungen nicht ertragen. |
| VY | VLY | Kupfer-/Aluminiumkern, PVC-isoliertes, PE-ummanteltes Stromkabel | |
| VV22 | VLV22 | Kupfer-/Aluminiumkern, PVC-isoliert, mit Stahlband gepanzert, PVC-ummanteltes Stromkabel | Mit Stahlband gepanzerte PVC-Kabel eignen sich für die vertikale Verlegung. Sie können mäßigen Überdrücken standhalten, können jedoch keine Zugkräfte aushalten. |
| VV23 | VLV23 | Kupfer-/Aluminiumkern, PVC-isoliert, mit Stahlband gepanzert, PE-ummanteltes Stromkabel | |
| VV32 | VLV32 | Kupfer-/Aluminiumkern, PVC-isoliert, mit dünnem Stahldraht gepanzert, PVC-ummanteltes Stromkabel | Dünne, mit Stahldraht gepanzerte PVC-Kabel werden bei großen Höhenunterschieden oder bei vertikaler Installation verwendet und können vertikal vergraben werden. Kann mäßigen Überdrücken und Zugkräften standhalten. |
| VV33 | VLV33 | Kupfer-/Aluminiumkern, PVC-isoliert, mit dünnem Stahldraht gepanzert, PE-ummanteltes Stromkabel | |
| VV42 | VLV42 | Kupfer-/Aluminiumkern, PVC-isoliert, mit dickem Stahldraht gepanzert, PVC-ummanteltes Stromkabel | Mit dickem Stahldraht gepanzerte PVC-Kabel eignen sich für die vertikale Installation und können auf dem Wasser- oder Meeresboden verlegt werden. Sie können größeren Überdrücken und Zugkräften standhalten. |
| VV43 | VLV43 | Kupfer-/Aluminiumkern, PVC-isoliert, mit dickem Stahldraht gepanzert, PE-ummanteltes Stromkabel | |
![]()
Wir sind in der Lage, die strengsten Lieferpläne je nach Bestellung einzuhalten. Die Einhaltung der Frist hat immer oberste Priorität, da jede Verzögerung bei der Kabellieferung zu einer Gesamtverzögerung des Projekts und einer Kostenüberschreitung führen kann.
Das Kabel wird in Holzspulen, Wellpappkartons und Spulen geliefert. Die Kabelenden sind mit selbstklebendem BOPP-Klebeband und nicht hygroskopischen Verschlusskappen versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Die erforderliche Kennzeichnung muss je nach Kundenwunsch mit einem wetterfesten Material auf die Außenseiten der Trommel gedruckt werden.
Shanghai Shenghua Cable (Group) besitzt den Shenghua-Grundsatz „Streben Sie nach dem besten Unternehmen, produzieren Sie das beste Produkt, bieten Sie den besten Service, etablieren Sie die beste Marke“, besteht auf der Politik der Qualität an erster Stelle und ist bestrebt, eine hohe Qualität und null Mängel bei den Waren zu erreichen. Daher konnte jeder Kunde in vollem Umfang von der überlegenen Qualität und dem tadellosen Service von Shenghua Cable profitieren. Unterdessen folgen wir dem Shenghua-Geist „Das Beste geben, gegenseitig gewinnen“ und möchten mit jedem Kunden eine langfristige und stabile Beziehung aufbauen. Hiermit garantieren wir, dass:
1. Der Kunde ist Gott. Wir werden jeden Kunden und jede Zusammenarbeit von ganzem Herzen schätzen.
2. Kostenloser Vorverkaufsservice. Wir unterbreiten jedem Kunden das beste Angebot.
3. Guter Verkaufsservice. Wir bieten kostenlose Produktbedienung, Wartungstipps und Installationsinbetriebnahme
Technischer Beratungsdienst beim Aufbau einer Kooperationsbeziehung mit Kunden.
4. Durchdachter Kundendienst. Für unsere Produkte gilt eine Garantie der PICC (People's Insurance Company of China). Das werden wir
Bieten Sie innerhalb von 12 Monaten nach der Installation kostenlose Wartung und Fehlerbehebung an (außer bei falscher Verwendung).
5. Wir garantieren, dass wir Ihre Probleme innerhalb von 24 Stunden in Shanghai und 72 Stunden in anderen Bezirken lösen.
6. 24-Stunden-Hotline-Telefonservice. Wir benennen einen Fachmann, der Ihre Frage zeitnah beantwortet.
Wir glauben immer fest daran, dass „Qualität die Lebensader ist, Service Laissez-Passer“, was uns näher und enger machen wird!
