YJLV22 26/35kV 3x400SQMM gepanzertes Elektrokabel Hochspannungs-XLPE-isoliertes Sta-Al-Kabel mit PVC-Ummantelung
Anwendung
XLPE-isolierte Stromkabel werden im Betrieb elektrischer Übertragungs- und Verteilungssysteme mit einer Nennspannung von 0,6/1,1,8/3,3,6/6,6/6,6/10,8,7/10,8,7/15,12/20,21/35,26/35 kV verwendet.
Nieder- und Mittelspannung unter 10 kV, Hochspannung zwischen 10 und 35 kV.
Konstruktion

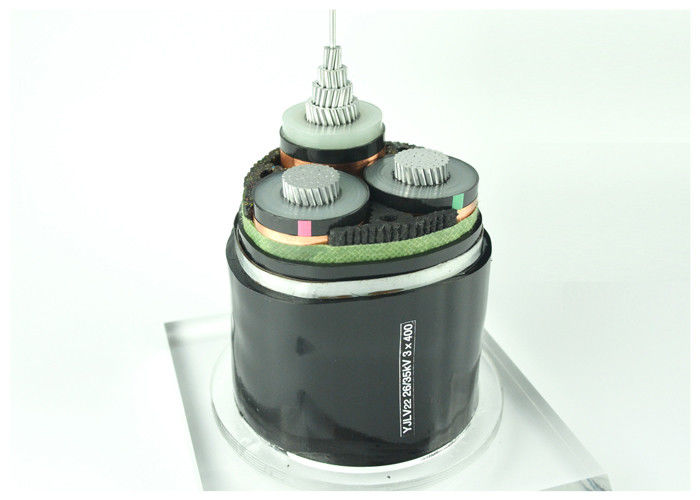

YJLV22 26/35kV 3x400SQMM gepanzertes Elektrokabel
1. Runder, blanker Aluminiumkern, verseilt gemäß IEC 60228
2. Innere halbleitende Schicht
3. Aderisolierung XLPE
4. Farbcode nach HD 308 S2
5. Äußere halbleitende Schicht
6. Halbleiterband
7. Kupferbandschirm
8. Füllstoff
9. PVC-Innenmantel
10. Bandpanzerung aus verzinktem Stahl (STA)
11. PVC-Außenmantel (rot oder schwarz)
Code-Identifikation:
YJ: XLPE-Isolierung
L: Aluminiumleiter
V: PVC-Mantel
32:Stahldrahtpanzerung – 3 Kerne
22:Stahlbandpanzerung – 3 Kerne
72: Aluminiumdrahtbewehrung – 1 Kern
62: Bandpanzerung aus rostfreiem Stahl – 1 Kern
ZR: Schwer entflammbar
| Typ |
Beschreibung |
Nennspannung |
NEIN. von Kernen |
Nennquerschnitt (mm2) |
Anwendungen |
| YJV YJLV |
Cu- oder Al-Leiter, XLPE-isoliert. PVC-ummanteltes Elektrokabel |
0,6/1KV |
1,2,3,4 |
1,5 bis 400 |
Für die Verlegung im Innen- und Außenbereich. Das LV-XLPE-isolierte Stromkabel wird in Übertragungs- und Verteilungssystemen mit Nennspannungen U(Um) ≤10 kV verwendet. Das HV-XLPE-isolierte Stromkabel bezieht sich auf die Stromkabelübertragung zwischen 10 kV und 35 kV und wird häufig auf der Hauptstraße der Stromübertragung eingesetzt. Kann während der Installation einer gewissen Zugkraft standhalten, jedoch keinen äußeren mechanischen Kräften. |
| 3+1 |
3×4+1×2,5 bis 3×400+1×185 |
| 6/6kV |
1,3 |
25 bis 500 |
| 8,7/10kV 8,7/15kV 12/20kV |
1 |
25 bis 500 |
| 3 |
25 bis 300 |
| 21/35 kV |
1 |
50 bis 500 |
| YJV22 YJLV22 |
Cu- oder Al-Leiter, XLPE-isoliertes, mit Stahlband gepanzertes, PVC-ummanteltes Elektrokabel |
0,6/1KV |
3 |
1,5 bis 400 |
Geeignet zum Vergraben im Boden. Kann äußeren mechanischen Kräften, aber großen Zugkräften standhalten. |
| 4 |
4 bis 240 |
| 6/6kV 8,7/10kV 8,7/15kV 12/20kV |
3 |
25 bis 300 |
| 21/35 kV |
3 |
50 bis 240 |
Technische Daten:
Maximale Leitertemperatur: unter normal (90OC), Notfall (130OC) oder Kurzschluss nicht länger als 5 s (250℃).
Min. Umgebungstemp. 0OC, nach der Installation und nur, wenn sich das Kabel in einer festen Position befindet
Min. Biegeradius: 15 x Kabelaußendurchmesser für Einzelader
12 x Kabelaußendurchmesser für Multicore
| Prüfspannung |
6 / 10 kV |
[kV] |
21 / 5 Min. |
| |
12 / 20 kV |
[kV] |
42 / 5 Min. |
| |
18 / 30 kV |
[kV] |
63 / 5 Min. |
| Temperaturbereich |
in Bewegung |
|
-5°C bis +70°C |
| |
behoben |
|
-20°C bis +70°C |
| Betriebstemperatur |
Kurzschluss |
°C |
250 |
| Kurzschlusszeit |
max. |
[Sek.] |
5 |
| Biegeradius |
min. |
x Durchmesser |
15 |
| Entflammbarkeit |
Standard |
|
EN 60332-1-2 |
Standard
International: IEC 60502, IEC 60228
China: GB/T 12706
Andere Standards wie BS, DIN und ICEA auf Anfrage
Zertifikat
ISO,CE, KEMA,IEC,RoHS, CCC,P3C
und weitere auf Anfrage
Dieses Produkt ist für die Stromübertragungs- und -verteilungsleitung mit einer AC-Nennspannung (U0/U) von 3,6/6 kV-26/36 kV-Systemen geeignet. Es wird in der Luft (Kabelbrückenrahmen, Innenwandhalterung und Wanne) bzw. im Boden (direkt vergraben, Kabelgraben, Rohr usw.) verlegt, je nach Unterschied in der Schutzschichtstruktur.
Unsere Leistungen
* Wir sind einer der größten Hersteller von Elektrodrähten und Stromkabeln in China und verfügen über mehr als 20 Jahre Produktions- und Marketingerfahrung.
* Wir akzeptieren OEM. Die Kabelgröße und das Material werden individuell angepasst. Ihr eigenes Logo und eigenes Design sind willkommen. Wir produzieren nach Ihren Anforderungen und Ihrer Beschreibung.
* Bitte senden Sie uns eine Anfrage für weitere Produktinformationen. Wir werden Ihnen innerhalb von 12 Stunden eine Rückmeldung geben.
FAQ
1. Versand:Aufgrund des hohen Gewichts auf dem Seeweg oder in der Luft. Der Versand der Muster erfolgt per DHL, Fedex. usw
2. Zahlung:Wir akzeptieren T/T, L/C, wählen Sie einfach, was Ihnen gefällt
3.Lieferzeit:Im Allgemeinen 7 bis 10 Werktage nach Erhalt der Anzahlung. Je nach Menge.
4. Mindestbestellmenge:Im Allgemeinen beträgt unser MOQ 1000 Meter. Proben unter 20 Zentimetern können frei zur Verfügung gestellt werden.
