AL/XLPE/STA/PVC-gepanzertes Elektrokabel Dreiphasen-Aluminiumleiter XLPE-Isolierung Hochspannungskabel
Anwendung
Wird für Stromübertragungs- und -verteilungsleitungen mit einer Nennspannung von 35 kV und darunter verwendet.
Hoch- und Mittelspannungskabel für den statischen Einsatz im Erdreich, innerhalb und außerhalb von Anlagen, im Freien, in Kabelkanälen, im Wasser, unter Bedingungen, in denen Kabel keiner größeren mechanischen Beanspruchung und Zugbeanspruchung ausgesetzt sind.
Im Vergleich zu PVC-isolierten Stromkabeln zeichnet sich das XLPE-Stromkabel nicht nur durch hervorragende Elektrizität, Mechanik, Hitze- und Alterungsbeständigkeit, Beständigkeit gegen Umweltbelastungen und chemische Korrosionsbeständigkeit aus, sondern auch durch einfache Struktur, geringes Gewicht, keine Einschränkung durch Verlegen von Stürzen und hohe Temperaturtoleranz für Langzeitbetrieb.
Konstruktion

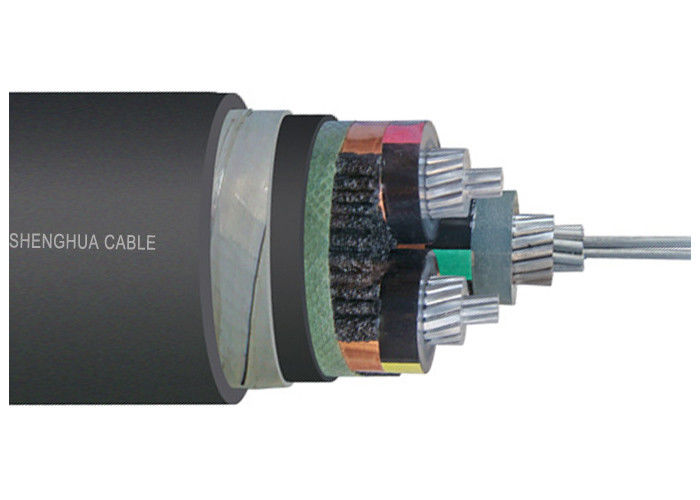

AL/XLPE/STA/PVC-gepanzertes Elektrokabel
- Runder, blanker Aluminiumkern, verseilt gemäß IEC 60228
- Innere halbleitende Schicht
- Aderisolierung XLPE
- Farbcode nach HD 308 S2
- Äußere halbleitende Schicht
- Halbleiterband
- Kupferbandschirm
- Füller
- PVC-Innenmantel
- Bandpanzerung aus verzinktem Stahl (STA)
- PVC-Außenmantel (rot oder schwarz)
Codename:
YJ: XLPE-Isolierung
L: Aluminiumleiter
V: PVC-Mantel
32:Stahldrahtpanzerung – 3 Kerne
22:Stahlbandpanzerung – 3 Kerne
72: Aluminiumdrahtbewehrung – 1 Kern
62: Bandpanzerung aus rostfreiem Stahl – 1 Kern
ZR: Schwer entflammbar
| MV-Stromkabel (11 kV, 15 kV, 33 kV). |
| Modell und Beschreibung Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Anzahl der Kerne |
Leiterquerschnittsfläche (mm2) |
| XLPE-Isolierung |
1 Kern 3 Kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm² |
| Cu-Kern |
| YJV, N2XSY;PVC-ummanteltes Netzkabel |
| YJV22;Stahlbandarmiertes, PVC-ummanteltes Stromkabel |
| YJV32, YJV42; Stahldrahtgepanzertes, PVC-ummanteltes Stromkabel |
| Al Core |
| YJLV, NA2XSY; Netzkabel mit PVC-Ummantelung |
| YJLV22;Stahlbandarmiertes, PVC-ummanteltes Stromkabel |
| YJLV32, YJLV42; Stahldrahtgepanzertes, PVC-ummanteltes Stromkabel |
Standard
International: IEC 60502, IEC 60228
China: GB/T 12706
Andere Standards wie BS, DIN und ICEA auf Anfrage
Technische Daten:
Maximale Leitertemperatur: unter normal (90OC), Notfall (130OC) oder Kurzschluss nicht länger als 5 s (250℃).
Min. Umgebungstemp. 0OC, nach der Installation und nur, wenn sich das Kabel in einer festen Position befindet
Min. Biegeradius: 15 x Kabelaußendurchmesser für Einzelader
12 x Kabelaußendurchmesser für Multicore
| Prüfspannung |
6 / 10 kV |
[kV] |
21 / 5 Min. |
| |
12 / 20 kV |
[kV] |
42 / 5 Min. |
| |
18 / 30 kV |
[kV] |
63 / 5 Min. |
| Temperaturbereich |
in Bewegung |
|
-5°C bis +70°C |
| |
behoben |
|
-20°C bis +70°C |
| Betriebstemperatur |
Kurzschluss |
°C |
250 |
| Kurzschlusszeit |
max. |
[Sek.] |
5 |
| Biegeradius |
min. |
x Durchmesser |
15 |
| Entflammbarkeit |
Standard |
|
EN 60332-1-2 |
Zertifikat
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cund weitere auf Anfrage
Dieses Produkt ist für die Stromübertragungs- und -verteilungsleitung mit einer AC-Nennspannung (U0/U) von 3,6/6 kV-26/36 kV-Systemen geeignet. Es wird in der Luft (Kabelbrückenrahmen, Innenwandhalterung und Wanne) bzw. im Boden (direkt vergraben, Kabelgraben, Rohr usw.) verlegt, je nach Unterschied in der Schutzschichtstruktur.
Unsere Leistungen
* Wir sind einer der größten Hersteller von Elektrodrähten und Stromkabeln in China und verfügen über mehr als 20 Jahre Produktions- und Marketingerfahrung.
* Wir akzeptieren OEM. Die Kabelgröße und das Material werden individuell angepasst. Ihr eigenes Logo und eigenes Design sind willkommen. Wir produzieren nach Ihren Anforderungen und Ihrer Beschreibung.
* Bitte senden Sie uns eine Anfrage für weitere Produktinformationen. Wir werden Ihnen innerhalb von 12 Stunden eine Rückmeldung geben.
FAQ
1. Versand:Aufgrund des hohen Gewichts auf dem Seeweg oder in der Luft. Der Versand der Muster erfolgt per DHL, Fedex. usw
2. Zahlung:Wir akzeptieren T/T, L/C, wählen Sie einfach, was Ihnen gefällt
3.Lieferzeit:Im Allgemeinen 7 bis 10 Werktage nach Erhalt der Anzahlung. Je nach Menge.
4. Mindestbestellmenge:Im Allgemeinen beträgt unser MOQ 1000 Meter. Proben unter 20 Zentimetern können frei zur Verfügung gestellt werden.
