Herkunftsort China
Markenname QINGDAO YICABLE CABLE
Zertifizierung ISO,CE,IEC,TUV,KEMA
Produktdetails
Produktmodell:
Yjlv32
Leiter:
Aluminium / Al
Isolierung:
XLPE
Rüstung:
Stahldraht-Rüstung
Kerne:
3x300qmm
Stromspannung:
Mittelspannung, 8,7/15 kV
Standardisiert:
IEC, BS, IST, VDE
Garantie:
Zwei Jahre
Hervorheben:

armored cable wiring

,

armoured power cable

Zahlungs- und Versandbedingungen
Min Bestellmenge
500 METER
Preis
US$0.4~125 / Meter
Verpackung Informationen
Hölzerne Trommeln
Lieferzeit
10 TAGE
Zahlungsbedingungen
T/T, L/C
Versorgungsmaterial-Fähigkeit
15.000 Kilometer ein Monat
Produktbeschreibung

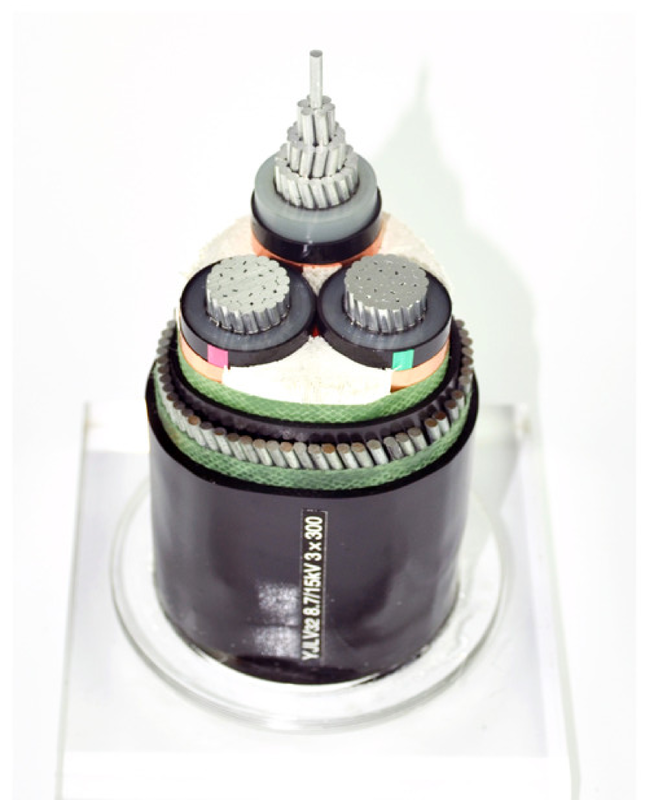

YJLV32 8,7/15kV 3x300MM2 Panzerkabel AL/XLPE/SWA/PVC MV Panzerkabel aus Aluminium



Kabelstruktur

Führer: Al runder Leiter, mehrstufig zusammengepresst (RM), Klasse 2 gemäß HRN HD 383 / IEC 60228 / DIN VDE 0295
Innerer Bildschirm: mit einer Breite von mehr als 20 mm,
Isolierung: XLPE (verbundenes Polyethylen, jüngste Markierung: PE-X) Verbindung DIX 8 nach HRN HD 620 S1 ili 2XI1 nach DIN VDE 0207 dio 22
Außenbildschirm: mit einer Breite von nicht mehr als 15 mm,
LeiterBildschirm: Kupferband, in eine Gegenhelix gewickelt
Füllstoff: Füllstoffe, Streifen, Garne oder Papier
Verpackung: nicht gewebtes Verpackungsteppich oder Flammschutz oder wasserdichtes Verpackungsteppich
Innenbelag: Extrudiertes PVC
Rüstung: Stahldraht aus galvanisiertem Stahl
Gesamtschicht Polyvinylchlorid (PVC) oder FR-PVC, PE, LSOH
Farbe der Hülle Schwarz, rot oder nach Maß



Anwendungen


a. In Transformatorstationen, Schaltanlagen, in Kraftwerken und Industrieanlagen verwendet.
b. Mittelspannungs-Stromkabel für statische Anwendungen im Boden, innerhalb und außerhalb von Anlagen, im Freien, in Kabelkanälen, im Wasser,unter Bedingungen, unter denen Kabel nicht schwereren mechanischen Belastungen und Zugspannungen ausgesetzt sind.
c. Aufgrund seines sehr geringen Dielektrieverlustfaktors, der während seiner gesamten Betriebsdauer konstant bleibt, und aufgrund der hervorragenden Isolierungseigenschaften des XLPE-Materials,mit einem Durchmesser von mehr als 20 mm,, hat das Kabel eine hohe Betriebssicherheit.



Standards

Internationale: IEC 60502, IEC 60228 (IEC 60332-3 für ZR-YJV)32, ZR-YJV72nur)
China: GB/T 12706 (GB/T 18380-3 für ZR-YJV32, ZR-YJV72nur)
Andere Normen wie BS, DIN und ICEA auf Anfrage


Codename:

YJ: XLPE-Dämmung
L: Aluminiumleiter
V: PVC-Hülle
32Stahldrahtpanzerung
22Stahlband-Rüstung mit 3 Kernen
72: Aluminiumdrahtverkleidung1
62: Rostfreier Bindband-Rüstung
ZR: Flammenbeständig

MV ((11kv 15kv 33kv) Stromkabel
Modell und Beschreibung Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV Nummer des Kerns Durchschnitt des Leiters (mm2)
xlpe-Dämmung 1 Kern 3 Kern 10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2
Cu-Kern
YJV, N2XSY;PVC-verhülltes Stromkabel
YJV22; Stahlband gepanzert, PVC-verhülltes Stromkabel
YJV32, YJV42; Stahldraht gepanzert, PVC-verhülltes Stromkabel
Al Core
YJLV, NA2XSY; PVC-verhülltes Stromkabel
YJLV22; Stahlband gepanzerter, PVC-verhülltes Stromkabel
YJLV32, YJLV42; Stahldraht gepanzerter, PVC-verhülltes Stromkabel


Technische Daten:

Maximale Leitertemperatur: unter dem Normalwert (90OC), Notfall (130OC) oder Kurzschluss bei einer Temperatur von höchstens 5 s (250°C).
UmgebungstemperaturOC, nach der Montage und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 15 x Kabelüberdosierung für einen einzelnen Kern
12 x Kabel O.D. für Mehrkern

Testspannung 6 / 10 kV [kV] 21 / 5 Minuten.
12 / 20 kV [kV] 42 / 5 Minuten.
18 / 30 kV [kV] 63 / 5 Minuten.
Temperaturbereich in Bewegung -5°C bis +70°C
festgesetzt -20°C bis +70°C
Betriebstemperatur Kurzschluss °C 250
Kurzschlusszeit Maximal. [sec] 5
Biegeradius Min. x Durchmesser 15
Entflammbarkeit Standard Einheit für die Berechnung der Nennwerte



Bescheinigung

ISO,CE, KEMA,IEC,RoHS, CCC,P3Cund weitere auf Anfrage



Dieses Produkt ist für die Stromübertragungs- und Verteilungsleitung mit Wechselstrom-Nennspannung ((U0/U) von 3,6 kV-26/36 kV-System anwendbar.und Tray) und Boden ((direkt vergraben, Kabelgraben, Rohre usw.) je nach Unterschied der Schutzschichtstruktur.


Verpackung und Versand

Alle Kabel für den Export sind gut verpackt und durch Holztrommel oder Holz- und Stahltrommel geschützt.
Das Verpackungsmaterial hängt vom Gewicht und der Größe des Kabels ab.
Die guten Informationen, die Herstellerinformationen und die Kundeninformationen sind auf jeder Trommelgröße fest gedruckt.
Nach dem Versand der gut verpackten Kabeltrommeln an den Seehafen werden sie in einen 20 FT- oder 40 FT-Container geladen.keine Bewegung während der Seefracht.
Die Größe des Containers wird nach dem Gewicht der gesamten geladenen Güter oder nach den Anforderungen des Kunden gewählt.

Unsere Dienstleistungen

* Wir sind der größte Hersteller von elektrischen Drähten und Stromkabeln in China und haben mehr als 20 Jahre Erfahrung in der Produktion und Vermarktung.
* Wir akzeptieren OEM. Die Kabelgröße und das Material sind kundenspezifisch angepasst. Unser eigenes Logo und eigenes Design sind willkommen. Wir werden nach Ihren Anforderungen und Beschreibung produzieren;
* Bitte senden Sie uns Anfrage für weitere Produktinformationen und wir geben Ihnen Feedback in 12 Stunden.
