Herkunftsort China
Markenname QINGDAO YICABLE CABLE
Zertifizierung ISO,CE,IEC,TUV,KEMA
Produktdetails
Produktname:
Elektrische Leitung PVCs
Stromspannung:
1.1kV
Isolierung:
PVC
Leiter:
Kupfer
Rüstung:
Galvanisiertes Stahlband
Größen:
1.0 - 630 SQMM
Kerne:
3Kern+Erde
Jacke:
PVC
Kostenlose Probe:
Verfügbar
Garantie:
2 Jahre
Standards:
IEC/BS/IST/VDE
Hervorheben:

armored cable wiring

,

armoured power cable

Zahlungs- und Versandbedingungen
Min Bestellmenge
1000 Meter
Preis
US$0.28~108/Meter
Verpackung Informationen
Stahltrommeln oder hölzernes
Lieferzeit
eine Woche oder zwei
Zahlungsbedingungen
T/T, L/C
Versorgungsmaterial-Fähigkeit
10.000 Kilometer ein Monat
Produktbeschreibung

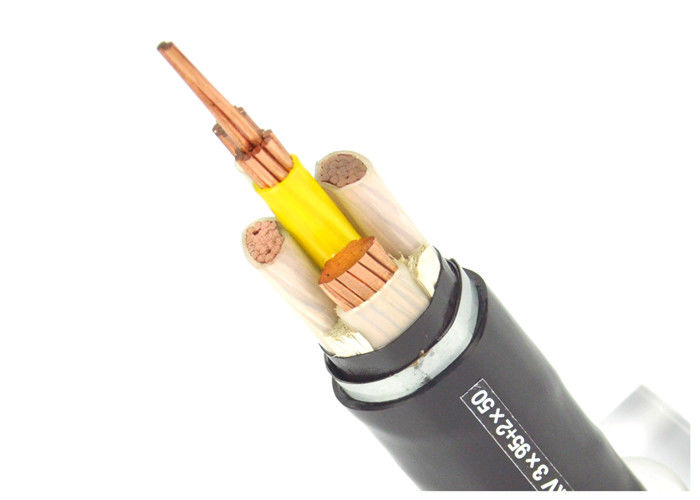

PVC-isoliertes und ummanteltes, gepanzertes Elektrokabel. Dreiadriges und geerdetes Kupferleiter-PVC-Elektrokabel


Konstruktion



Code:VV22, CU/PVC/STA/PVC
Standards:IEC 60502-1, IEC 60228, VDE, BS
Konstruktion:1- Massiver, verseilter oder flexibler Kupferleiter
  2- PVC-Isolierung
  3- Panzerung aus verzinktem Stahlband
  4- PVC-Außenmantel oder PE, LSOH
Anwendung:Vorzugsweise für den Einbau im Innenbereich, in Kabelkanälen und in Industrieanlagen bzw
  Schaltstationen, Erdinstallation mit zusätzlichem Schutz wo
  mechanische Schäden sind unerwartet.
Technische Daten:Max. Betriebstemperatur 75 ºC
  Kurzschlusstemperatur 160 ºC
Codebedeutung:V: PVC-Isolierung
  V: PVC-Mantel
  22: Panzerung aus verzinktem Stahlband






Installationsbedingungen

Dieses Kabel kann in einem Kanal, einer Wanne oder direkt im Erdreich verlegt werden. Es wird empfohlen, die Installationsanweisungen der örtlichen Elektrovorschriften oder gleichwertiger Vorschriften zu befolgen, damit der Schutz von Personen und die Integrität des Produkts nicht durch die Effizienz bei der Installation beeinträchtigt werden.

1. Die Produkte entsprechen hauptsächlich dem IEC 60502-Standard und können auch gemäß OEM-Anforderungen und anderen Standards wie BS-Standard, DIN-Standard, ASTM-Standard usw. hergestellt werden.

Der Spannungsbereich beträgt bis zu 35 kV, die Querschnittsfläche kann bis zu 630 mm² betragen (Kupfer- oder Aluminiumleiter). Die Dauerbetriebstemperatur des Leiters beträgt 90 Grad. Im Kurzschlussfall sollte die höchste Temperatur des Leiters nicht mehr als 250 Grad betragen.

Auf Schäfte, Wasser und Boden auftragen, die dem größeren Überdruck standhalten können.





Standards

Das Kabel wird gemäß IEC 60502.2, AS/NZS 1429.1, BS 6622/7835, VDE 0276 hergestellt.
Es eignet sich für den Einbau in eine Stromleitung mit einer Nennspannung von (U0/U)0,6/1 kV bis 19/33 kV zur Stromübertragung.


Technische Daten

Nennspannung: 0,6 / 1 kV
Maximale Leitertemperatur: unter normal (90OC), Notfall (130OC) oder Kurzschluss nicht länger als 5 s (250℃).
Min. Umgebungstemp. 0OC, nach der Installation und nur, wenn sich das Kabel in einer festen Position befindet
Min. Biegeradius: 12 x Kabelaußendurchmesser



Zertifikate

CE, RoHS, CCC, KEMA und weitere auf Anfrage



Spezifikationen

Nennspannung, Anzahl der Kerne und Bereich der Querschnittsfläche
Nennspannung (kv): 0,6/1 kV 1,8/3 kV 3,6/6 kV 6/10 kV 8,7/15 kV 12/20 kV 18/30 kV 21/35 kV
Entspricht: 0,6/1 kV 1,9/3,3 kV 3,8/6,6 kV 6,35/11 kV 8,7/15 kV 12,7/22 kV 19/33 kV 21/35 kV

Anzahl der Kerne und Querschnittsfläche (mm2):
1 Kern 1,5–800 25–800 25–1200 25–1200 35–1200 50–1200 50–1200 50–1200
2 Kern 1,5-185 25-185
3 Kern 1,5–400 25–400 25–400 25–400 35–400 50–400 50–400 50–400
4 Kern 2,5-400 25-400
5 Kern 2,5-400 25-400

PVC-Elektrokabel


TYP

Beschreibung des Kabels


Hauptanwendungen


CU-KernAL-Kern
VVVLVKupfer-/Aluminiumkern, PVC-isoliertes, PVC-ummanteltes StromkabelNicht armierte PVC-Kabel eignen sich für die Verlegung im Innenbereich, im Kabelgraben, auf Kabelpritschen und in Rohren. Äußeren Druck und Spannungen nicht ertragen.
VYVLYKupfer-/Aluminiumkern, PVC-isoliertes, PE-ummanteltes Stromkabel
VV22VLV22Kupfer-/Aluminiumkern, PVC-isoliert, mit Stahlband gepanzert, PVC-ummanteltes StromkabelMit Stahlband gepanzerte PVC-Kabel eignen sich für die vertikale Verlegung. Sie können mäßigen Überdrücken standhalten, können jedoch keine Zugkräfte aushalten.
VV23VLV23Kupfer-/Aluminiumkern, PVC-isoliert, mit Stahlband gepanzert, PE-ummanteltes Stromkabel
VV32VLV32Kupfer-/Aluminiumkern, PVC-isoliert, mit dünnem Stahldraht gepanzert, PVC-ummanteltes StromkabelDünne, mit Stahldraht gepanzerte PVC-Kabel werden bei großen Höhenunterschieden oder bei vertikaler Installation verwendet und können vertikal vergraben werden. Kann mäßigen Überdrücken und Zugkräften standhalten.
VV33VLV33Kupfer-/Aluminiumkern, PVC-isoliert, mit dünnem Stahldraht gepanzert, PE-ummanteltes Stromkabel
VV42VLV42Kupfer-/Aluminiumkern, PVC-isoliert, mit dickem Stahldraht gepanzert, PVC-ummanteltes StromkabelMit dickem Stahldraht gepanzerte PVC-Kabel eignen sich für die vertikale Installation und können auf dem Wasser- oder Meeresboden verlegt werden. Sie können größeren Überdrücken und Zugkräften standhalten.
VV43VLV43Kupfer-/Aluminiumkern, PVC-isoliert, mit dickem Stahldraht gepanzert, PE-ummanteltes Stromkabel






Verpackung & Versand


Alle Kabel für den Export sind gut verpackt und durch eine Holztrommel oder eine Holz- und Stahltrommel geschützt.
Das Verpackungsmaterial richtet sich nach dem Gewicht und der Größe des Kabels.
Die guten Informationen, Herstellerinformationen und Kundeninformationen sind auf jeder Trommelgröße fest aufgedruckt.

Nachdem die gut verpackten Kabeltrommeln zum Seehafen geschickt wurden, werden sie in 20-Fuß-Container oder 40-Fuß-Container verladen. Alle Kabeltrommeln sind mit Sicherheitsgurten fest fixiert, um sicherzustellen, dass sie sich während der Seefracht nicht bewegen.
Die Größe des Containers wird je nach Gewicht der gesamten geladenen Ware oder nach Kundenwunsch gewählt.
