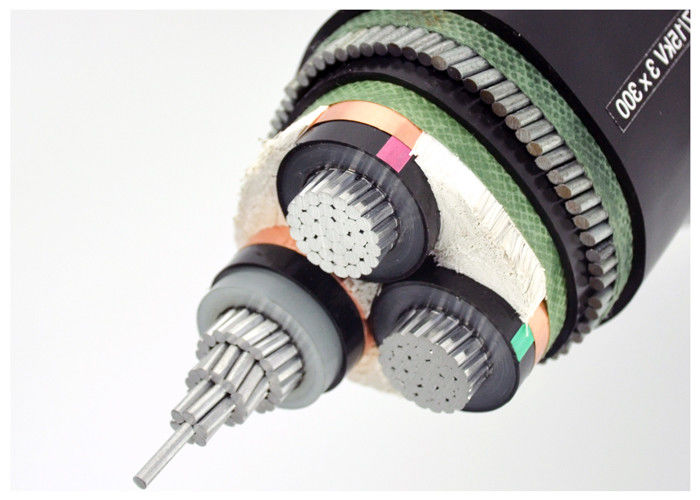

Aluminum Conductor Steel Wire Armoured Electrical Cable 3 Cores XLPE Insulated MV Power Cable
  • Aluminum Conductor Steel Wire Armoured Electrical Cable 3 Cores XLPE Insulated MV Power Cable
  • Aluminum Conductor Steel Wire Armoured Electrical Cable 3 Cores XLPE Insulated MV Power Cable
  • Aluminum Conductor Steel Wire Armoured Electrical Cable 3 Cores XLPE Insulated MV Power Cable
  • Aluminum Conductor Steel Wire Armoured Electrical Cable 3 Cores XLPE Insulated MV Power Cable
Aluminum Conductor Steel Wire Armoured Electrical Cable 3 Cores XLPE Insulated MV Power Cable

Aluminum Conductor Steel Wire Armoured Electrical Cable 3 Cores XLPE Insulated MV Power Cable

Herkunftsort China
Markenname QINGDAO YICABLE CABLE
Zertifizierung ISO,CE,IEC,TUV,KEMA
Produktdetails
Produktmodell:
Gepanzertes AL-Kabel
Leitermaterial:
Aluminium
Isoliermaterial:
XLPE
Rüstungsart:
SWA
Nos.of-Kerne:
3 Kerne
Stromspannung:
Mittelspannung
Standardisiert:
IEC, BS, IST, VDE
Garantie:
Zwei Jahre
Hervorheben:

armored electrical wire

,

armored cable wiring

Zahlungs- und Versandbedingungen
Min Bestellmenge
500 METER
Preis
US$0.45~122 / Meter
Verpackung Informationen
Schlagzeug
Lieferzeit
10 Arbeitstage
Zahlungsbedingungen
T/T, L/C
Versorgungsmaterial-Fähigkeit
10.000 KMs ein Monat
Produktbeschreibung

Aluminiumleiter Stahldraht gepanzertes elektrisches Kabel 3 Kerne XLPE isoliertes MV-Stromkabel







Struktur



mit einer Breite von mehr als 20 mm
Innerste Schicht aus halbleitendem Material
Isolierung des Kerns aus querverknüpftem Polyethylen
mit einer Breite von nicht mehr als 30 mm
Schirm aus Kupferband

Füllstoffe, Streifen, Garne oder Papier
Nicht gewebte WarenKassette zum Klopfen

mit einer Breite von nicht mehr als 15 mmPVC-Innenbeschichtung

Verzinkte Stahlbandrüstung
Gesamtschicht Polyvinylchlorid (PVC) oder FR-PVC, PE, LSOH





Anwendung



Anwendbar auf Schächte, Wasser und Boden, die den größeren positiven Druck aushalten können.





Standards



Internationale: IEC 60502, IEC 60228, (IEC 60332-3 für ZR-YJV)32, ZR-YJV72nur)

China: GB/T 12706, (GB/T 18380-3 für ZR-YJV)32, ZR-YJV72nur)

Andere Normen wie BS, DIN und ICEA auf Anfrage





Codename



YJ: XLPE-Dämmung

V: PVC-Hülle

32Stahldrahtpanzerung

72: Aluminiumdrahtverkleidung1

ZR: Flammenbeständig



MV ((6 bis 35kv) Stromkabel
Modell und Beschreibung Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV Nummer des Kerns Durchschnitt des Leiters (mm2)
xlpe-Dämmung 1 Kern 3 Kern 10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2
Cu-Kern Al Core
YJV, N2XSY;PVC-verhülltes Stromkabel YJLV, NA2XSY; PVC-verhülltes Stromkabel
YJV22; Stahlband gepanzert, PVC-verhülltes Stromkabel YJLV22; Stahlband gepanzerter, PVC-verhülltes Stromkabel
YJV32, YJV42; Stahldraht gepanzert, PVC-verhülltes Stromkabel YJLV32, YJLV42; Stahldraht gepanzerter, PVC-verhülltes Stromkabel




Technische Daten



Maximale Leitertemperatur: unter dem Normalwert (90OC), Notfall (130OC) oder Kurzschluss bei einer Temperatur von höchstens 5 s (250°C).

UmgebungstemperaturOC, nach der Montage und nur, wenn das Kabel in einer festen Position ist

Min. Biegeradius: 15 x Kabelüberdosierung für einen einzelnen Kern

12 x Kabel O.D. für Mehrkern



Testspannung 6 / 10 kV [kV] 21 / 5 Minuten.
  12 / 20 kV [kV] 42 / 5 Minuten.
  18 / 30 kV [kV] 63 / 5 Minuten.
Temperaturbereich in Bewegung   -5°C bis +70°C
  festgesetzt   -20°C bis +70°C
Betriebstemperatur Kurzschluss °C 250
Kurzschlusszeit Maximal. [sec] 5
Biegeradius Min. x Durchmesser 15
Entflammbarkeit Standard   Einheit für die Berechnung der Nennwerte






Bescheinigung



ISO,CE, KEMA,IEC,RoHS, CCC,P3Cund weitere auf Anfrage





Aluminum Conductor Steel Wire Armoured Electrical Cable 3 Cores XLPE Insulated MV Power Cable 0




Dieses Produkt ist für die Stromübertragungs- und Verteilungsleitung mit Wechselstrom-Nennspannung ((U0/U) von 3,6 kV-26/36 kV-System anwendbar.und Tray) und Boden ((direkt vergraben, Kabelgraben, Rohre usw.) je nach Unterschied der Schutzschichtstruktur.
