Anwendung

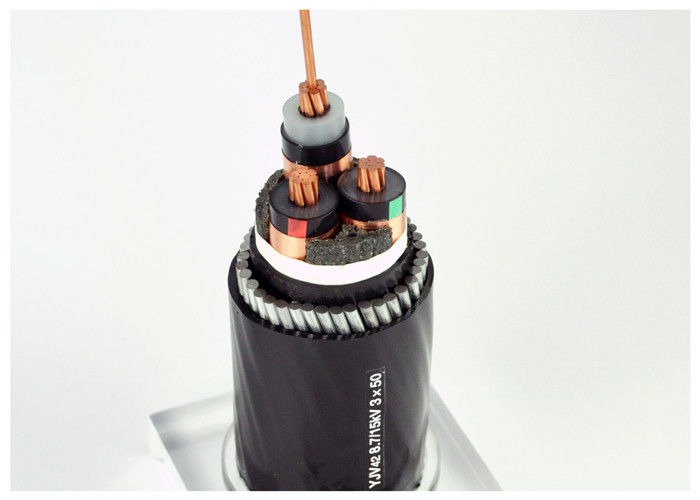

Mittelspannungskabel für den statischen Einsatz im Erdreich, innerhalb und außerhalb von Anlagen, im Freien, in Kabelkanälen, im Wasser, unter Bedingungen, in denen Kabel keiner größeren mechanischen Beanspruchung und Zugbeanspruchung ausgesetzt sind.
Aufgrund seines sehr geringen dielektrischen Verlustfaktors, der über die gesamte Betriebslebensdauer konstant bleibt, und der hervorragenden Isolationseigenschaften des XLPE-Materials, das in Längsrichtung fest mit der inneren und äußeren Abschirmung aus halbleitendem Material verbunden ist (in einem Prozess extrudiert), weist das Kabel eine hohe Betriebszuverlässigkeit auf.
Einsatz in Umspannwerken, Schaltblöcken, in Kraftwerken und Industrieanlagen.
Um die Auswirkungen äußerer Stöße zu vermeiden, gewährleistet die zwischen Leiter und Isolierung extrudierte haftende halbleitende Schicht zusammen mit dem konzentrischen Kupferleiter die Begrenzung des elektrischen Feldes und den Widerstand gegen Teilentladungen.
Standard
International: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere Standards wie zBS, DIN und ICEA auf Anfrage
Spezifikation
| MV-Stromkabel (6 bis 35 kV). |
| Modell und Beschreibung Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Anzahl der Kerne |
Leiterquerschnittsfläche (mm2) |
| XLPE-Isolierung |
1 Kern 3 Kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm² |
| Cu-Kern |
Al Core |
| YJV, N2XSY;PVC-ummanteltes Netzkabel |
YJLV, NA2XSY; Netzkabel mit PVC-Ummantelung |
| YJV22;Stahlbandarmiertes, PVC-ummanteltes Stromkabel |
YJLV22;Stahlbandarmiertes, PVC-ummanteltes Stromkabel |
| YJV32, YJV42; Stahldrahtgepanzertes, PVC-ummanteltes Stromkabel |
YJLV32, YJLV42; Stahldrahtgepanzertes, PVC-ummanteltes Stromkabel |
| PVC-Isolierung |
| Cu-Kern |
Al Core |
| VV(VY);PVC(PE)ummanteltes Stromkabel |
VLV(VLY);PVC(PE)ummanteltes Stromkabel |
| VV22 (VV23); mit Stahlband gepanzertes, mit PVC (PE) ummanteltes Stromkabel |
VLV22 (VLV23); mit Stahlband gepanzertes, mit PVC (PE) ummanteltes Stromkabel |
| VV32 (VV33), VV42 (VV43); Stahldrahtgepanzertes, PVC (PE) ummanteltes Stromkabel |
VLV32 (VLV33), VLV42 (VLV43); mit Stahldraht gepanzertes, mit PVC (PE) ummanteltes Stromkabel |
Technische Daten
Maximale Leitertemperatur: unter normal (90°C), Notfall (130°C) oder Kurzschluss nicht länger als 5 s (250°C) Bedingungen.
Min. Umgebungstemp.0°C, nach der Installation und nur bei fester Kabelposition
Min. Biegeradius: 20 x Kabelaußendurchmesser für einadrige, nicht armierte Kabel
15 x Kabel-Außendurchmesser für einadrige armierte Kabel
15 x Kabel-Außendurchmesser für mehradrige, nicht armierte Kabel
12 x Kabel-Außendurchmesser für mehradrige armierte Kabel
Zertifikat
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cund weitere auf Anfrage
Bestellung
Nennspannung
Anwendungsstandard: IEC/BS/UL/GB
Anzahl der Kerne
Leitergröße $ Konstruktion
Art der Isolierung
Gepanzert oder ungepanzert. Bei Rüstung: Art und Material der Rüstung
Das Erfordernis der Hülle
Kabellänge und Verpackungsanforderungen
Andere Anforderung
