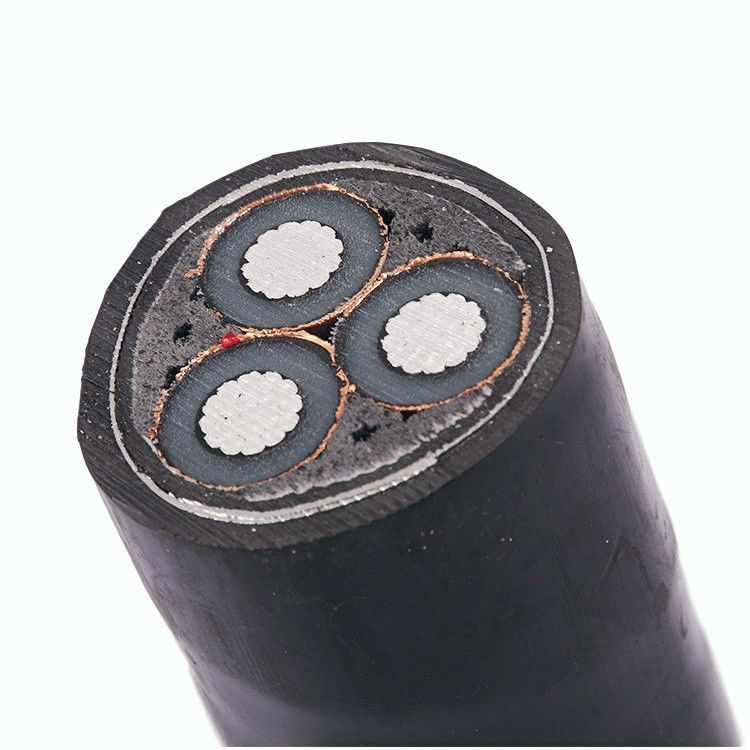

PVC-Stromkabel-Mittelspannungs-Stromkabel
PVCisolierkabelanwendung:
Verwendet in der Kraftübertragung und in den Verteilersystemen von 35kV und unten.
Im Allgemeinen verwendet auf elektrischem Strom, Bau, Bergbau, Metallurgie, Erdölchemikalie und anderen Gebieten
Ersetzen Sie vollständig ölimprägnierte Papier-Isolierstromkabel und führen Sie teilweise Ersatzkommunikationen durch
PVC isolierte Stromkabel
Querverbundenes Polyäthylen/Polyvinylchlorid Isolierdraht umfasst die Drahtprodukt-Reihe, und seine Betriebstemperatur ist
Es schwankt entsprechend dem Isoliermaterial, hauptsächlich 70 Grad und 90 Grad Temperatur.
Entsprechend der Leiterart einschließlich fester Leiter PVC/XLPE isolierte Drähte,
Vertikales PVC/XLPE isolierten Drähte, PVC/XLPE isolierten Drähte von verschiedenen Farben.
Entsprechend seiner Form schließt es Flachdrähte von verschiedenen Farben, von Runddrähten, von etc. mit ein.
Kodiert entsprechend seiner Kernzahl, einschließlich einkernigen Draht, mehradrigen Draht und andere verschiedene Farben.
Technische Parameter:
Querschnitt |
Leiter |
Leiter Screen |
Isolierung |
Isolierungs-Schirm |
Metallischer Schirm |
Innere Hülle |
Rüstung |
Schirm-Schicht nein. |
Äußere Hülle |
Gesamtdurchmesser |
Kupfernes Kabel |
Aluminiumkabel |
mm2 |
Millimeter |
Millimeter |
Millimeter |
Millimeter |
Millimeter |
Millimeter |
Millimeter |
|
Millimeter |
Millimeter |
kg/km |
kg/km |
50 |
8,4 |
0,8 |
10,5 |
0,8 |
0,1 |
2,0 |
0,8 |
2 |
4 |
86 |
8906 |
7997 |
70 |
10 |
0,8 |
10,5 |
0,8 |
0,1 |
2,1 |
0,8 |
2 |
4 |
90 |
9944 |
8671 |
95 |
11,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,1 |
0,8 |
2 |
4 |
94 |
11112 |
9375 |
120 |
13 |
0,8 |
10,5 |
0,8 |
0,1 |
2,2 |
0,8 |
2 |
4 |
97 |
12253 |
10059 |
150 |
14,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,3 |
0,8 |
2 |
4 |
101 |
13557 |
10800 |
185 |
16,2 |
0,8 |
10,5 |
0,8 |
0,1 |
2,3 |
0,8 |
2 |
4 |
105 |
15059 |
11645 |
240 |
18,4 |
0,8 |
10,5 |
0,8 |
0,1 |
2,4 |
0,8 |
2 |
4 |
110 |
17249 |
12837 |
300 |
20,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,5 |
0,8 |
2 |
5 |
115 |
19603 |
14061 |
400 |
23,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,6 |
0,8 |
2 |
5 |
122 |
23151 |
15874 |
500 |
26,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,8 |
0,8 |
2 |
5 |
129 |
27045 |
17807 |
Gebrauchsfunktion:
1. Nennspannung: UO/U: 26/35kV, 21/35kV, 12/20 KV (24 KV), 8,7/10kV, 8,7/15kV, 6/6kV, 6/10kV.
2. Zahl von Kernen: einkerniger, dreifacher Kern.
3. Die maximal zulässige Betriebstemperatur des Leiters für langfristige Arbeit ist 90oC. In einem Kurzschlusszustand (die längste Dauer übersteigt nicht 5 Sekunden). Die maximale Temperatur des Leiters übersteigt nicht 250.
4. Der DC-Widerstand des Leiters erfüllt die Bedingungen von GB/T3956-1997.
5. Die umgebende Temperatur sollte nicht als 0 beim Legen niedriger sein. Andernfalls sollte sie vorgeheizt werden.
6. Es gibt keine horizontale Tropfengrenze, wenn man Kabel legt. Der Biegungsradius des empfindlichen Dreikernkabels sollte nicht kleiner als 12mal sein der Außendurchmesser des Kabels.
7. Arbeitsfrequenzspannungstest:
Für Kabel mit UO von 3.6kV oder senken: 2.5Uo + 2kV/5min ohne Durchbohren.
Für Kabel mit UO von 3.6kv~18kV: 3.5Uo/5min ohne Durchbohren.
Für Kabel mit UO von 21kV und von 26 KV: 2.5Uo/30min, kein Durchbohren.
8. Teilstest: Die Entladungskapazität des Kabels an 1.73Uo sollte 10pC nicht übersteigen.
