| MOQ: | 1000meter |
| Standard Packaging: | Hölzerne Trommel |
| Delivery Period: | Sieben Tage |
| Payment Method: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
| Supply Capacity: | 30000 Kilometer pro Monat |

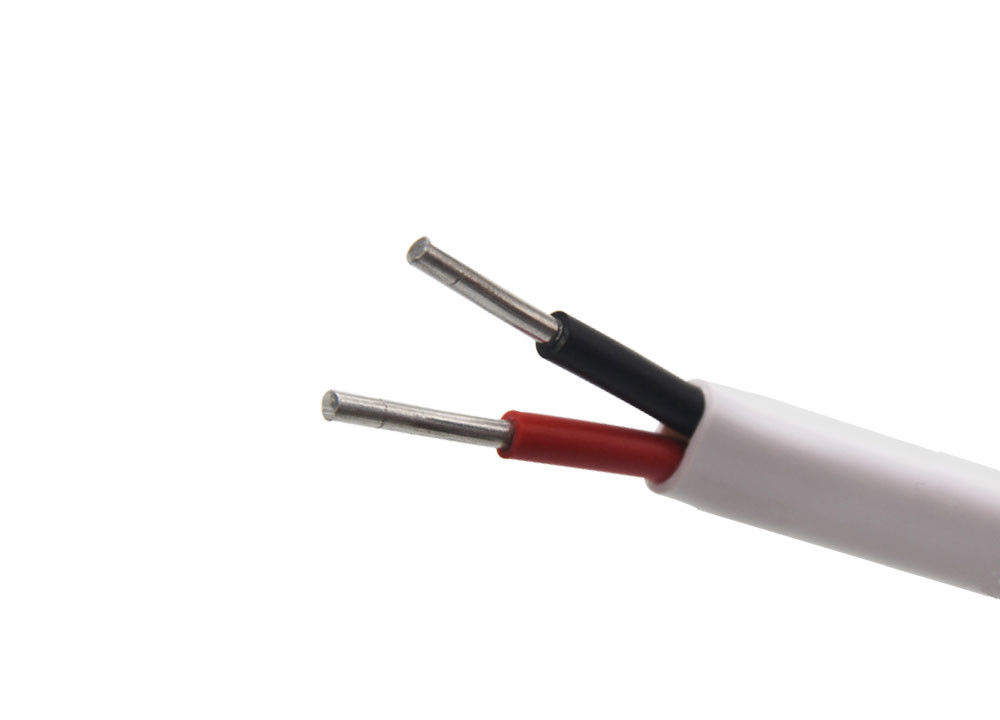

Kupferkern PVC isolierte Flachkabel
Wir sind unter den berühmten PVC-Drahtherstellern in China. Die Niederspannung PVC-Kabel und das PVC isolierten Kabel, die wir werden entworfen und hergestellt von den Experten zur Verfügung stellen. Alle unsere PVC-Kabel treffen die erforderlichen Spezifikationen der Industrie. Darüber hinaus isolierte PVC Kabel werden gemacht von den Aluminium- und kupfernen Leitern, die mit verschiedenen internationalen Standards einwilligen. Darüber hinaus werden unsere PVC-Kabel erkannt, indem man elektrische Beratungsfirmen führt.
Anwendung
Getemperte Kupferdrähte mit PVC-Isolierung sind für Verbindungshaushaltsgeräte, kleine Elektrowerkzeuge, Instrumente und elektrische lichttechnische Ausrüstung passend, und sind als Verbindungsstücke für Fahrer, Beleuchtung, Elektrogeräte, Instrumente und Telekommunikationsausrüstung weitverbreitet.
Technische Parameter:
| Querschnitt | Leiter | Leiter Screen | Isolierung | Isolierungs-Schirm | Metallischer Schirm | Innere Hülle | Rüstung | Schirm-Schicht nein. | Äußere Hülle | Gesamtdurchmesser | Kupfernes Kabel | Aluminiumkabel |
| mm2 | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | kg/km | kg/km | |
| 50 | 8,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,0 | 0,8 | 2 | 4 | 86 | 8906 | 7997 |
| 70 | 10 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 90 | 9944 | 8671 |
| 95 | 11,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 94 | 11112 | 9375 |
| 120 | 13 | 0,8 | 10,5 | 0,8 | 0,1 | 2,2 | 0,8 | 2 | 4 | 97 | 12253 | 10059 |
| 150 | 14,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 101 | 13557 | 10800 |
| 185 | 16,2 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 105 | 15059 | 11645 |
| 240 | 18,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,4 | 0,8 | 2 | 4 | 110 | 17249 | 12837 |
| 300 | 20,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,5 | 0,8 | 2 | 5 | 115 | 19603 | 14061 |
| 400 | 23,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,6 | 0,8 | 2 | 5 | 122 | 23151 | 15874 |
| 500 | 26,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,8 | 0,8 | 2 | 5 | 129 | 27045 | 17807 |
Baudetails
Leiter
Der Leiter wird vom elektrolytischen Aluminium-/Kupfer Grad, in Übereinstimmung mit IST hergestellt: 8130: 1984 Klasse 1 und Standards der Klasse 2
Isolierung (IST: 5831-1984)
PVC-Art A: Allgemeine Isolierung für Festeinbaukabel.
PVC-Art C: Hitzebeständige Isolierung (Stunde).
Kernanerkennung
Der Kerndraht wird durch die folgenden verschiedenen Farben identifiziert:
Einkernig: rot, gelb, blau, schwarz oder irgendeine Farbe entsprechend Kundenanforderungen
Zwei Kerne: rot und schwarz
Drei Kerne: rot, gelb und blau
Drei und halbe Kerne: rote, gelbe, blaue und schwarze neutrale Kerne.
Viererkabelkern: rot, gelb, blau und schwarz
Fünf-Kernkabel: rot, gelb, blau, schwarz und grau.
Sechs Kerne und oben: die zwei angrenzenden Kerne (Zählung und Richtung) in jeder Schicht sind blau und gelb, und der Rest sind grau. Die gleiche Reihenfolge wie oben und das unauslöschliche Drucken von Kernzahlen oder alle Kerne der gleichen Farbe haben eine unauslöschliche nummerierte Kontrastfarbe auf jedem Kern. Andere Farben stimmten mit Käufern und Herstellern, mit digitalen Codes überein.
Plan
Entsprechend dem oben genannten Farbschema stapeln Sie die Kerndrähte mit passenden rechten Drähten.
Innere Hülle
Entsprechend der Vereinbarung zwischen dem Lieferanten und dem Käufer, Thermoplaste zu benutzen, wird der lamellierte Kern von der Verpackung oder von der Verdrängung zur Verfügung gestellt. Das Material, das benutzt wird, sollte mit der Temperaturbewertung des PVC-Kabels kompatibel sein.
Rüstung
Rüstung wird auf der inneren Hülle zur Verfügung gestellt, um mechanischen Schaden zu verhindern. Rüstung benutzt normalerweise galvanisierten Stahldraht oder Stahlgurt. Die Rüstung sollte auf der inneren Hülle linkshändig richtig sein. Die minimale Abdeckung der Rüstung sollte 90% sein. In den einkernigen Kabeln, die in Wechselstrom-Systemen benutzt werden, sollten antimagnetische harte Aluminiumdrähte für das Armoring benutzt werden. Wenn der Durchmesser der inneren Hülle nicht 13 Millimeter (größer als 13 Millimeter) übersteigt, wird Rundstahldraht benutzt. Benutzen Sie flache Stahlbandrüstung. Verschiedene Größen von Runddrähten können entsprechend spezifischen Anforderungen auch zur Verfügung gestellt werden.
PVC-Jacke
Die äußere Hülle sollte auf der inneren Hülle oder den Staplungskernen umhüllt werden. Wenn eine äußere Hülle auf dem lamellierten Kern zur Verfügung gestellt wird, sollte die durchschnittliche Stärke der äußeren Hülle die Summe der Nenndicke der äußeren Hülle sein und die minimale Stärke der inneren Hülle spezifizierte IST herein: 1554 (Part-1) - 1988 die Hülle spezifiziert im Standard.
|
|
