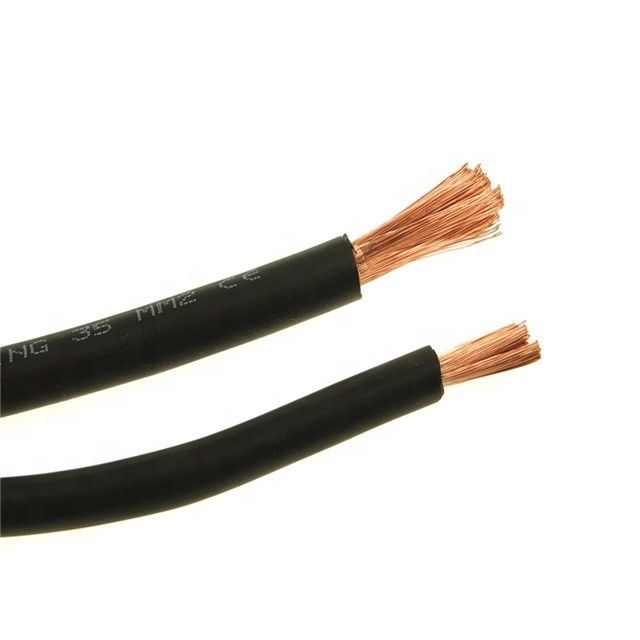

Flexibles Schweißkabel des Silikonkautschuk-ASTM 400mm2
Produkt-Beschreibung
Anwendung
Der 450/750 V Kupfer-Leiter effektive Parallelwiderstand isolierte das Gummikabel, das für Elektrogeräte, elektrische Werkzeuge und verschiedene mobile elektrische Ausrüstungen benutzt wurde.
Bau
Leiter: Flexibler bloßer getemperter Kupferdraht oder konservierter Kupferdraht
Isolierung: Nitril-Butadien-PVC oder Gummimaterial oder effektiver Parallelwiderstand
Hülle: Nitril-Butadien-PVC oder Gummimaterial oder CSP
Wahl des schwarzen, orange, roten oder gelben Matrosen, einzeln u. des doppelten isoliert.
QUADRAT-Millimeter sortiert (europäische Art): 10 Quadrat-Millimeter zu 240 Quadrat-Millimeter
AWG-Lehre sortiert (nordamerikanische Art): AWG-Lehre 6 bis 500 MCM
Breite Temperaturspanne: -55°C zu 105°C
Eigenschaft
1. bewertete Netzfrequenzspannung U0/U: 450/750V, 300/500V und 300/300V.
2. ist maximale die Erlaubnis gehabte Betriebstemperatur des Leiters 60°C.
3. ermöglichte niedrigste Betriebstemperatur ist -35°C.
4. kann Gummikabel an den Plätzen benutzt werden, die durch Mineralöl- und Brennöl verseucht werden.
5. ist D>25mm der minimale Biegungsradius in 6mal des Kabeldurchmessers.
Minimaler Biegungsradius D≤25mmThe ist in 4mal des Kabeldurchmessers. (D-Durchmesser des Kabels) 2.Characteristics
Spezifikation
|
Art |
Bewertet |
Querschnitt |
Nr. von |
Anwendungen |
|
YQ |
300/300 |
0.3-0.75 |
2-5 |
Verwendet für helle tragbare elektrische Ausrüstung und Werkzeuge |
|
YZ YZW |
300/500 |
1.5-6 |
2-5 |
Verwendet für verschiedene tragbare elektrische Ausrüstung und Werkzeuge |
|
YC |
450/750 |
1.5-120 |
2-5 |
Für verschiedene tragbare elektrische Ausrüstung welches verwendet |
|
YH |
- |
10-185 |
1 |
Für Elektroschweißen |
Technische hauptsächlichdaten
|
Nominaler Abschnitt Bereich (mm2) |
Nein/Durchmesser von Schiffbruch (Millimeter) |
Nominale Hülle Stärke (Millimeter) |
Gesamtdurchmesser (Millimeter) |
Max. Leiterwiderstand an 20℃ (Ω/km) |
||
|
Min. |
Maximum. |
Ohne konserviert |
Mit konserviert |
|||
|
10 |
322/0.20 |
1,8 |
7,5 |
9,7 |
1,91 |
1,95 |
|
16 |
513/0.20 |
2,0 |
9,2 |
11,5 |
1,16 |
1,19 |
|
25 |
798/0.20 |
2,0 |
10,5 |
13,0 |
0,758 |
0,780 |
|
35 |
1121/0.20 |
2,0 |
11,5 |
14,5 |
0,536 |
0,552 |
|
50 |
1596/0.20 |
2,2 |
13,5 |
17,0 |
0,379 |
0,390 |
|
70 |
2214/0.20 |
2,4 |
15,0 |
19,5 |
0,268 |
0,276 |
|
95 |
2297/0.20 |
2,6 |
17,0 |
22,0 |
0,198 |
0,204 |
|
120 |
1702/0.30 |
2,8 |
19,0 |
24,0 |
0,161 |
0,164 |
|
150 |
2135/0.30 |
3,0 |
21,0 |
27,0 |
0,129 |
0,132 |
|
185 |
1443/0.40 |
3,2 |
22,0 |
29,0 |
0,106 |
0,108 |
|
240 |
1908/0.40 |
3,8 |
25,0 |
35,0 |
0,0801 |
0,0817 |
Vorbildlicher Name des Gummikabels
|
HAR-Code |
Iec |
Beschreibung |
Spannung Entwurf |
Kerne |
|
H05RR-F |
60245IEC 53 (YZ) /YZ |
Gewöhnliche umhüllte Gummischnur |
300/500V |
2~5 |
|
H05RN-F |
IEC 60245 57 (YZW) /YZW |
Gewöhnliches polychloroprene oder |
300/500V |
2~5 |
|
H07RN-F |
60245 IEC 66 (YCW) /YC |
Schweres polychloroprene orother Äquivalent |
450/750V |
3+1/3+2/4+1 |
|
H01N2-D |
60245 IEC 81 (YH) |
Umhülltes Lichtbogenschweißenelektrodengummikabel |
100/100V |
10-120 |
|
60245 |
polychloroprene oder anderes gleichwertiges Chemiefasergewebe |
100/100V |
10-120 |
Paket
Verpackung in der Plastikspule, Papierspule, hölzerne Trommel, hölzerne Stahltrommel oder als Anforderung des Kunden.
