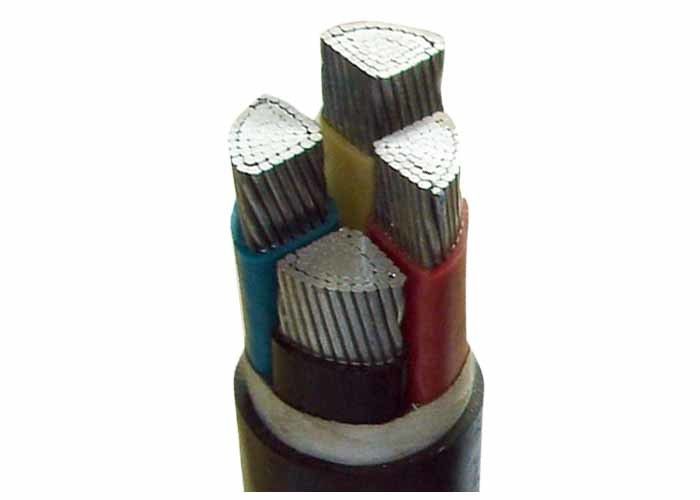

U-1000V 4-Kern-Aluminium-Stromkabel OEM CU / XLPE / PVC für elektrische Verkabelung
Bauwesen
Leiter: Kompakter Kupferleiter mit Strang, Cl.2 nach IEC 60228
Isolierung: XLPE (verbundenes Polyethylen) mit 90 oC
Gehäuse: PVC oder FR-PVC Typ ST bis IEC 60502, schwarz 2
Codebezeichnung
YJ: XLPE-Dämmung
V: PVC-Hülle
ZR: Flammenbeständig
Anwendungen
Für die Verlegung in Innen- und Außenräumen.
Das ist nicht erlaubt.
Normen
Internationale Norm: IEC 60502, IEC 60228, (nur für ZR-YJV)
China: GB/T 12706, (GB/T 18380-3 nur für ZR-YJV)
Andere Normen wie BS, DIN und ICEA auf Anfrage
Technische Daten
Nennspannung: 0,6 / 1 kV
Maximale Leitertemperatur: unter normalen (90°C), Notfall (130°C) oder Kurzschlussbedingungen nicht mehr als 5 s (250°C).
Min. Umgebungstemperatur 0°C nach der Montage und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 20 x Kabelüberdosierung für einen einzigen Kern
15 x Kabel O.D. für Mehrkern
Zertifikate
CE, RoHS, CCC, KEMA und weitere auf Anfrage
Technischer Parameter:
| Querschnitt des Leiters |
Dicke der Isolierung |
Ausmaß der Umhüllung |
Durchmesser des Kabels |
Max.Widerstand des Leiters bei 20 °C |
Prüfspannung ((AC)) |
| mm2 |
mm |
mm |
mm |
Ohm/km |
KV/5min |
| Vier mal zwei.5 |
0.8 |
1.8 |
12.7 |
7.41 |
3.5 |
| 4x4 |
1.0 |
1.8 |
14.9 |
4.61 |
3.5 |
| 4x6 |
1.0 |
1.8 |
16.1 |
3.08 |
3.5 |
| 4x10 |
1.0 |
1.8 |
19.2 |
1.83 |
3.5 |
| 4x16 |
1.0 |
1.8 |
21.7 |
1.15 |
3.5 |
| 4x25 |
1.2 |
1.8 |
25.9 |
0.73 |
3.5 |
| 4x35 |
1.1 |
1.8 |
28.7 |
0.524 |
3.5 |
| 4x50 |
1.4 |
1.9 |
30.4 |
0.387 |
3.5 |
| 4x70 |
1.6 |
2.1 |
33.9 |
0.268 |
3.5 |
| 4x95 |
1.6 |
2.2 |
39.7 |
0.193 |
3.5 |
| 4x120 |
1.8 |
2.4 |
44.2 |
0.153 |
3.5 |
| 4x150 |
2.0 |
2.0 |
48.7 |
0.124 |
3.5 |
| 4x185 |
2.2 |
2.7 |
53.5 |
0.0991 |
3.5 |
| 4x240 |
2.4 |
2.9 |
55.4 |
0.0754 |
3.5 |
| 4x300 |
2.6 |
3.0 |
61.0 |
0.060 |
3.5 |
| 4x400 |
2.6 |
3.2 |
70.0 |
0.0470 |
3.5 |
Verpackung und Versand
Wir sind in der Lage, die strengsten Lieferpläne zu erfüllen, je nach Bestellung.Die Einhaltung der Frist ist immer oberste Priorität, da jede Verzögerung bei der Lieferung von Kabel zu einer Verzögerung des Gesamtprojekts und zu einer Kostenüberschreitung führen kann.
Das Kabel wird in Holzrollen, Wellpappen und Spulen geliefert.Die erforderliche Kennzeichnung ist nach Maßgabe der Kundenanforderung mit einem wetterfestem Material auf der Außenseite der Trommel zu drucken..
